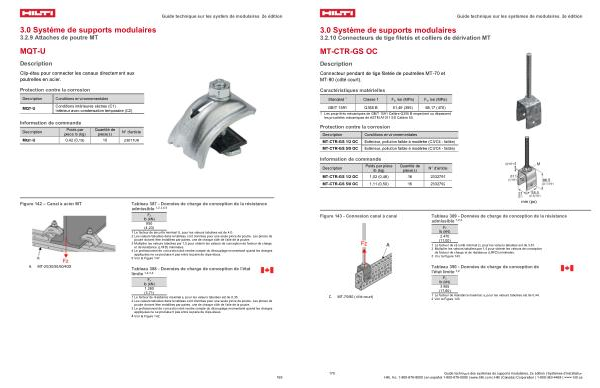

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.9 Attaches de poutre MT
MQT-U
Description
Clip-étau pour connecter les canaux directement aux poutrelles en acier.
Protection contre la corrosion
Description
MQT-U
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MQT-U 0,42( 0,19) 10 2301108
Figure 142 – Canal à acier MT
Tableau 387- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
A. MT-20 / 30 / 50 / 60 / 40D
Fz lb( kN) 950( 4,23)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 4,0. 2 Les valeurs tabulées dans le tableau sont données pour une seule pince de poutre. Les pinces de poutre doivent être installées par paires, une de chaque côté de l’ aile de la poutre. 3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 4 Le professionnel de conception doit rendre compte du découplage momentané quand les charges appliquées ne se produisent pas entre la paire de clips-étaux. 5 Voir la Figure 142.
Tableau 388- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fz lb( kN) 1 280( 5,71)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,35. 2 Les valeurs tabulées dans le tableau sont données pour une seule pince de poutre. Les pinces de poutre doivent être installées par paires, une de chaque côté de l’ aile de la poutre.
3 Le professionnel de conception doit rendre compte du découplage momentané quand les charges appliquées ne se produisent pas entre la paire de clips-étaux.
4 Voir la Figure 142.
169
