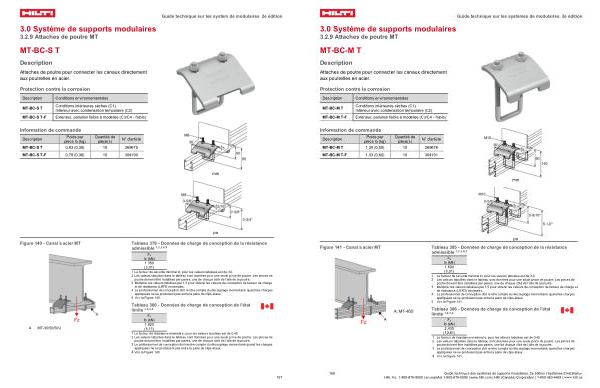

3.0 Système de supports modulaires
3.2.9 Attaches de poutre MT
MT-BC-M T
Description
Attaches de poutre pour connecter les canaux directement aux poutrelles en acier.
Protection contre la corrosion
Guide technique sur les systèmes de modulaires, 2e édition
Description Conditions environnementales
MT-BC-M T
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-BC-M T-F Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-BC-M T 1,30( 0,59) 10 369676 MT-BC-M T-F 1,33( 0,60) 10 304191
mm
po
Figure 141- Canal à acier MT
Tableau 385- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fz lb( kN) 1 800( 8,01)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Les valeurs tabulées dans le tableau sont données pour une seule pince de poutre. Les pinces de poutre doivent être installées par paires, une de chaque côté de l’ aile de la poutre. 3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 4 Le professionnel de conception doit rendre compte du découplage momentané quand les charges appliquées ne se produisent pas entre la paire de clips-étaux. 5 Voir la Figure 141.
Tableau 386- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fz lb( kN) 2,430( 10,81)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,45. 2 Les valeurs tabulées dans le tableau sont données pour une seule pince de poutre. Les pinces de poutre doivent être installées par paires, une de chaque côté de l’ aile de la poutre.
3 Le professionnel de conception doit rendre compte du découplage momentané quand les charges appliquées ne se produisent pas entre la paire de clips-étaux.
4 Voir la Figure 141.
168 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
