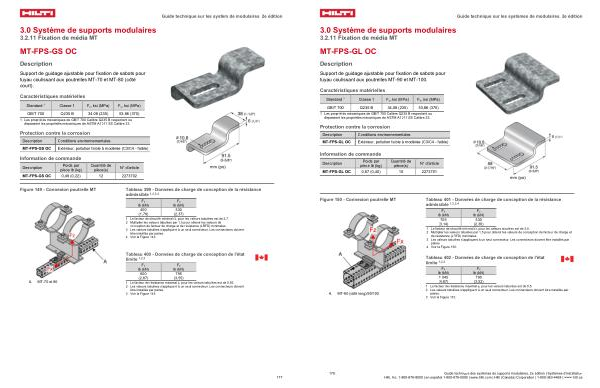

3.0 Système de supports modulaires
3.2.11 Fixation de média MT
MT-FPS-GL OC
Description
Support de guidage ajustable pour fixation de sabots pour tuyau coulissant aux poutrelles MT-90 et MT-100.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales MT-FPS-GL OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-FPS-GL OC |
0,87( 0,40) |
10 |
2273701 |
mm( po)
Figure 150- Connexion poutrelle MT
Tableau 401- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fz lb( kN) lb( kN)
705 530
( 3,14)
( 2,36)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées s’ appliquent à un seul connecteur. Les connecteurs doivent être installés par paires. 4 Voir la Figure 150.
Tableau 402- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-80( côté long)/ 90 / 100
Fx Fz lb( kN) lb( kN)
1 045 790
( 4,67)
( 3,52)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5. 2 Les valeurs tabulées s’ appliquent à un seul connecteur. Les connecteurs doivent être installés par paires. 3 Voir la Figure 150.
178 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
