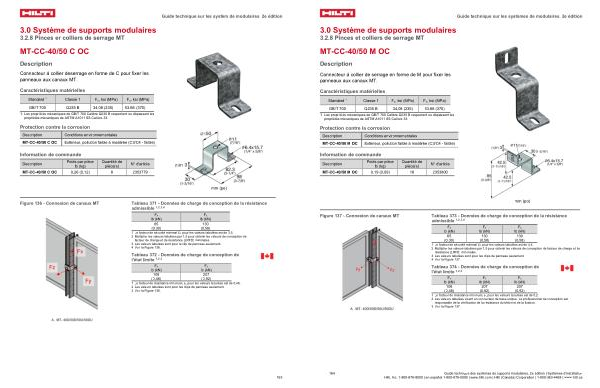

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.8 Pinces er colliers de serrage MT
MT-CC-40 / 50 C OC
Description
Connecteur à collier deserrage en forme de C pour fixer les panneaux aux canaux MT.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53.66( 370)
1. Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales MT-CC-40 / 50 C OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-CC-40 / 50 C OC |
0,26( 0,12) |
8 |
2353779 |
mm( po)
Figure 136- Connexion de canaux MT
Tableau 371- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fz lb( kN) lb( kN)
65 130
( 0.30)
( 0,58)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,5. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées sont pour le clip de panneau seulement. 4 Voir la Figure 136.
Tableau 372- Données de charge de conception de l ' état limite 1, 2, 3
Fx Fz lb( kN) lb( kN)
108 207
( 0,48)
( 0,92)
1 Le facteur de résistance minimum, φ, pour les valeurs tabulées est de 0,46. 2 Les valeurs tabulées sont pour les clips de panneau seulement. 3 Voir la Figure 136.
163
