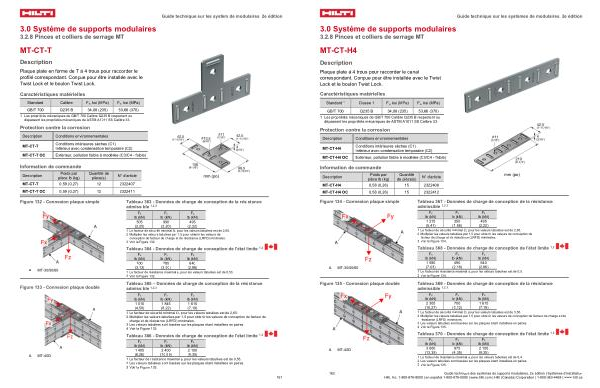

3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CT-H4
Description
Plaque plate à 4 trous pour raccorder le canal correspondant. Conçue pour être installée avec le Twist Lock et le boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-CT-H4
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-CT-H4 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-CT-H4
0,58( 0,26)
15
2322408
MT-CT-H4 OC 0,58( 0,26) 15 2322412 mm( po)
Figure 134- Connexion plaque simple
A. MT-30 / 50 / 60
Figure 135- Connexion plaque double
Tableau 367- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 215
( 5,41)
350
( 1,56)
495
( 2,22)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de
facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 134.
Tableau 368- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 580
( 7,03)
490
( 2,18)
640
( 2,86)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5.
2 Voir la Figure 134.
Tableau 369- Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-40D
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
2 305
( 10,27)
700
( 3,12)
1 615
( 7,19)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,50.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
4 Voir la Figure 135.
Tableau 370- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
3 000
( 13,35)
975
( 4,35)
2 100
( 9,35)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,4.
2 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
3 Voir la Figure 135.
