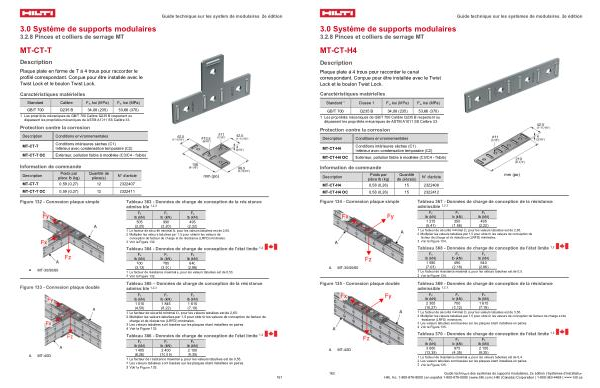

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CT-T
Description
Plaque plate en forme de T à 4 trous pour raccorder le profilé correspondant. Conçue pour être installée avec le Twist Lock et le boulon Twist Lock.
Caractéristiques matérielles
Standard Calibre F y, ksi( MPa) F u, ksi( MPa) GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-CT-T
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-CT-T OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-CT-T
0,59( 0,27)
12
2322407
MT-CT-T OC 0,59( 0,27) 12 2322411 mm( po)
Figure 132- Connexion plaque simple
A. MT-30 / 50 / 60
Figure 133- Connexion plaque double
Tableau 363- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
505
( 2,25)
990
( 2,20)
495
( 2,22)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 132.
Tableau 364- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
700
( 3,13)
785
( 3,50)
640
( 2,86)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,53.
2 Voir la Figure 132.
Tableau 365 – Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-40D
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 010
( 4,50)
1 845
( 8,22)
1 615
( 7,19)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
4 Voir la Figure 133.
Tableau 366- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405
( 6,26)
2 400
( 10,69)
2 100
( 9,35)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
3 Voir la Figure 133.
