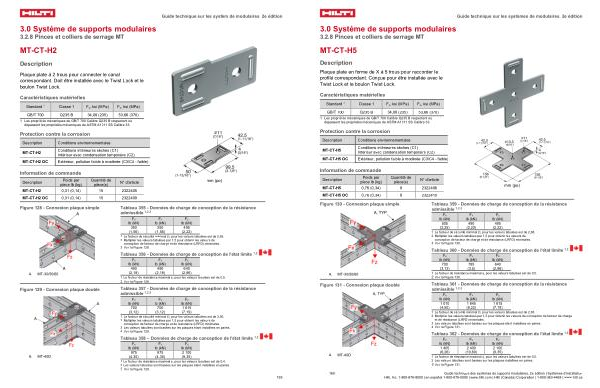

3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CT-H5
Description
Plaque plate en forme de X à 5 trous pour raccorder le profilé correspondant. Conçue pour être installée avec le Twist Lock et le boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-CT-H5
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-CT-H5 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-CT-H5
0,76( 0,34)
8
2322406
MT-CT-H5 OC 0,76( 0,34) 8 2322410
mm( po)
Figure 130- Connexion plaque simple
A. MT-30 / 50 / 60
Figure 131- Connexion plaque double
A. MT-40D
Tableau 359- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
505
( 2,25)
490
( 2,20)
495
( 2,22)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,68.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 130.
Tableau 360- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
700
( 3,13)
785
( 3,5)
640
( 2,86)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5.
2 Voir la Figure 130.
Tableau 361- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 010
( 4,50)
1 845
( 8,22)
1 615
( 7,19)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
4 Voir la Figure 131.
Tableau 362- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405
( 6,26)
2 400
( 10,69)
2 100
( 9,35)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5.
2 Les valeurs tabulées sont basées sur les plaques installées en paires.
3 Voir la Figure 131.
