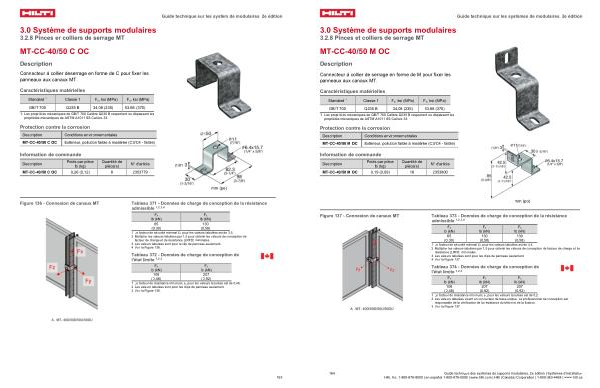

3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CC-40 / 50 M OC
Description
Connecteur à collier de serrage en forme de M pour fixer les panneaux aux canaux MT.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales MT-CC-40 / 50 M OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-CC-40 / 50 M OC |
0,19( 0,09) |
16 |
2353800 |
Guide technique sur les systèmes de modulaires, 2e édition
mm( po)
Figure 137- Connexion de canaux MT
Tableau 373- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
|
65
( 0.30)
|
130
( 0,58)
|
130
( 0,58)
|
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 4,4. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de |
résistance( LRFD) minimales. |
3 Les valeurs tabulées sont pour les clips de panneau seulement. |
4 Voir la Figure 137. |
Tableau 374- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
108( 0,48) |
207( 0,92) |
207( 0,92) |
1 Le facteur de résistance minimum, φ, pour les valeurs tabulées est de 0,2. |
2 Les valeurs tabulées visent un connecteur de base unique. Le professionnel de conception est |
responsable de la vérification de la résistance du béton et de la fixation. |
3 Voir la Figure 137. |
164 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
