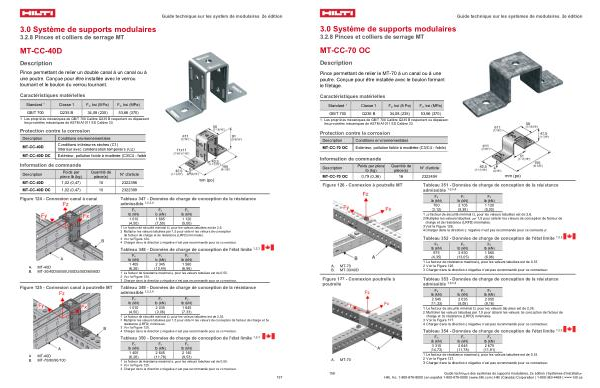

3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CC-40D
Description
Pince permettant de relier un double canal à un canal ou à une poutre. Conçue pour être installée avec le verrou tournant et le boulon du verrou tournant.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
MT-CC-40D
MT-CC-40D OC
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
Extérieur, pollution faible à modérée( C3 / C4- faible
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-CC-40D 1,02( 0,47) 10 2322398 MT-CC-40D OC 1,02( 0,47) 10 2322399 mm( po)
Figure 124- Connexion canal à canal
Tableau 347- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 010
( 4,50)
1 685
( 7,50)
1 120
( 5,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception
de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 124.
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 348- Données de charge de conception de l ' état limite 1, 2, 3
A.
B.
MT-40D
MT-30 / 40D / 50 / 50U / 50DU / 50D / 60 / 60D
Figure 125- Connexion canal à poutrelle MT
A.
MT-40D
B.
MT-70 / 80 / 90 / 100
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405
( 6,26)
2 345
( 10,44)
1 560
( 6,96)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 124.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 349- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 010
( 4,50)
2 035
( 9,06)
1 645
( 7,33)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,35.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 125.
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 350- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405
( 6,26)
2 645
( 11,78)
2 140
( 9,53)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 125.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
