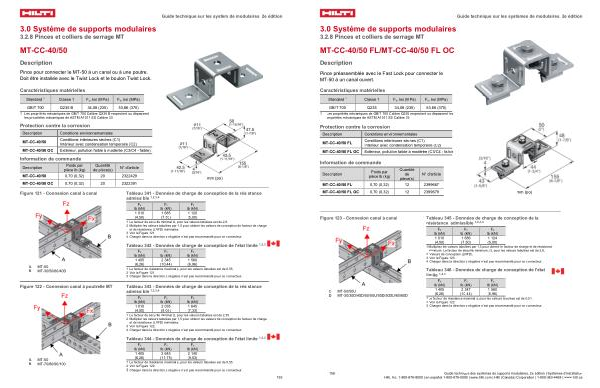

3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CC-40 / 50 FL / MT-CC-40 / 50 FL OC
Description
Pince préassemblée avec le Fast Lock pour connecter le MT-50 à un canal ouvert.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description MT-CC-40 / 50 FL MT-CC-40 / 50 FL OC
Information de commande
Description
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
Extérieur, pollution faible à modérée( C3 / C4- faible
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-CC-40 / 50 FL 0,70( 0,32) 12 2399667
Guide technique sur les systèmes de modulaires, 2e édition
MT-CC-40 / 50 FL OC 0,70( 0,32) 12 2399679 mm( po)
Figure 123- Connexion canal à canal
Tableau 345- Données de charge de conception de la résistance admissible 1, 2, 3, 4
C. D.
MT-50 / 50U MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
|
1 010
( 4,50)
|
1 686
( 7,50)
|
1 124
( 5,00)
|
1 Multipliez les valeurs tabulées par 1,5 pour obtenir le facteur de charge et de résistance |
minimum. Le facteur de sécurité minimum, Ω, pour les valeurs tabulées est de 2,6. |
2 Valeurs de conception( LRFD). |
3 Voir la Figure 123. |
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur. |
Tableau 346- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
|
1 405
( 6,26)
|
2 347
( 10,44)
|
1 560
( 6,96)
|
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,51. |
2 Voir la Figure 123. |
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur. |
