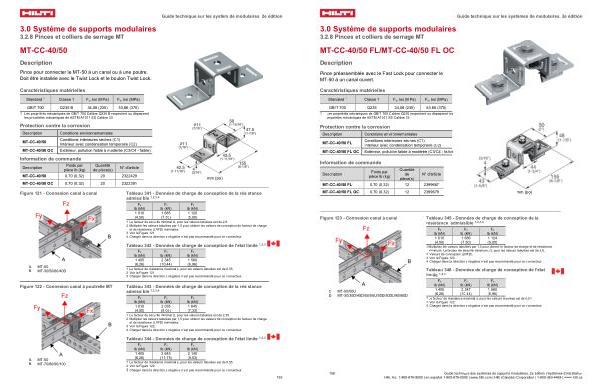

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CC-40 / 50
Description
Pince pour connecter le MT-50 à un canal ou à une poutre. Doit être installée avec le Twist Lock et le boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-CC-40 / 50
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-CC-40 / 50 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-CC-40 / 50
0,70( 0,32)
20
2322429
MT-CC-40 / 50 OC 0,70( 0,32) 20 2322391 mm( po)
Figure 121- Connexion canal à canal
Tableau 341- Données de charge de conception de la résistance admissible 1, 2, 3, 4
A. B.
MT-50 MT-30 / 50 / 60 / 40D
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 010
( 4,50)
1 685
( 7,50)
1 120
( 5,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 121.
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 342- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405
( 6,26)
2 345
( 10,44)
1 560
( 6,96)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 121.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Figure 122- Connexion canal à poutrelle MT
Tableau 343- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fy
Fz lb( kN) lb( kN) lb( kN) 1 010 2 035 1 645( 4,50)( 9,06)( 7,33)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,35. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 122. 4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 344- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-50 B. MT-70 / 80 / 90 / 100
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405
( 6,26)
2 645
( 11,78)
2 140
( 9,53)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 122.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
155
