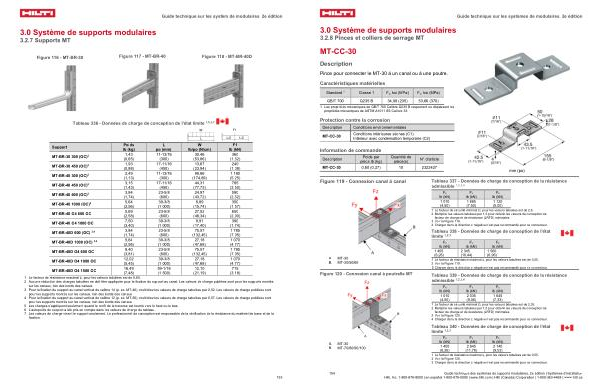

3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CC-30
Description
Pince pour connecter le MT-30 à un canal ou à une poutre. Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description MT-CC-30
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-CC-30 0,60( 0,27) 10 2322427 mm( po)
Figure 119- Connexion canal à canal
A.
MT-30
B.
MT-30 / 50 / 60
Figure 120- Connexion canal à poutrelle MT
A.
MT-30
B.
MT-70 / 80 / 90 / 100
Tableau 337- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 010( 4,50)
1 685( 7,50)
1 120( 5,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de
facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 119.
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 338- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405( 6,26)
2 345( 10,44)
1 560( 6,96)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 119.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 339- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 010( 4,50)
2 035( 9,06)
1 645( 7,33)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,35.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de
facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 120.
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 340- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 405( 6,26)
2 645( 11,78)
2 140( 9,53)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 120.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
