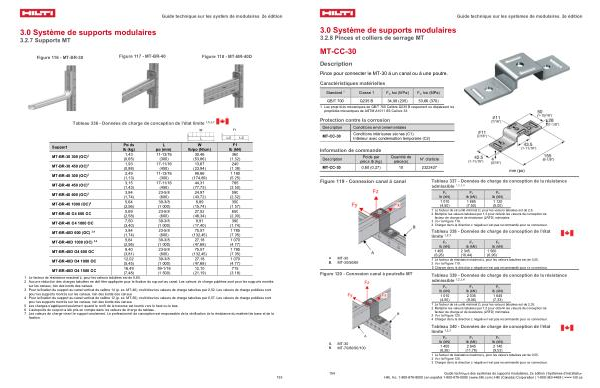

Support |
Poids lb( kg) |
L po( mm) |
W lb / po( N / cm) |
F1 lb( kN) |
MT-BR-30 300( OC) 2 |
1,43
( 0,65)
|
11-13 / 16
( 300)
|
30,46
( 53,86)
|
360
( 1,62)
|
MT-BR-30 450( OC) 2 |
1,93
( 0,88)
|
17-11 / 16
( 450)
|
13,67
( 23,94)
|
240
( 1,08)
|
MT-BR-40 300( OC) 2 |
2,49
( 1,13)
|
11-13 / 16
( 300)
|
99,86
( 174,89)
|
1 180
( 5,25)
|
MT-BR-40 450( OC) 2 |
3,15
( 1.43)
|
17-11 / 16
( 450)
|
44,31
( 77,73)
|
785
( 3,50)
|
MT-BR-40 600( OC) 2 |
3,84
( 1,74)
|
23-5 / 8
( 600)
|
24,97
( 43,72)
|
590
( 2,62)
|
MT-BR-40 1000( OC) 2 |
5,64
( 2,56)
|
39-3 / 8
( 1 000)
|
8,89
( 15,74)
|
350
( 1,57)
|
MT-BR-40 O4 600 OC |
5,69
( 2,58)
|
23-5 / 8
( 600)
|
27,52
( 48,34)
|
650
( 2,90)
|
MT-BR-40 O4 1000 OC |
7,50
( 3,40)
|
39-3 / 8
( 1 000)
|
9,91
( 17,40)
|
390
( 1,74)
|
MT-BR-40D 600( OC) 3, 4 |
3,84
( 1,74)
|
23-5 / 8
( 600)
|
75,57
( 132,45)
|
1 785
( 7,95)
|
MT-BR-40D 1000( OC) 3, 4 |
5,64
( 2,56)
|
39-3 / 8
( 1 000)
|
27,18
( 47,68)
|
1 070
( 4,77)
|
MT-BR-40D O4 600 OC |
8,40
( 3,81)
|
23-5 / 8
( 600)
|
75,57
( 132,45)
|
1 785
( 7,95)
|
MT-BR-40D O4 1000 OC |
12,02
( 5,45)
|
39-3 / 8
( 1 000)
|
27,18
( 47,68)
|
1 070
( 4,77)
|
MT-BR-40D O4 1500 OC |
16,49
( 7,48)
|
59-1 / 16
( 1 500)
|
12,10
( 21,19)
|
715
( 3,18)
|
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65. | ||||
2 Aucune réduction des charges tabulées ne doit être appliquée pour la fixation du support au canal. Les valeurs de charge publiées sont pour les supports montés | ||||
sur les canaux, loin des bords des canaux | ||||
3 Pour la fixation du support au canal vertical de calibre 14( p. ex. MT-40), multipliez les valeurs de charge tabulées par 0,52. Les valeurs de charge publiées sont | ||||
pour les supports montés sur les canaux, loin des bords des canaux | ||||
4 Pour la fixation du support au canal vertical de calibre 12( p. ex. MT-50), multipliez les valeurs de charge tabulées par 0,57. Les valeurs de charge publiées sont | ||||
pour les supports montés sur les canaux, loin des bords des canaux | ||||
5 Les charges s’ appliquent seulement quand le profil de la traverse est tourné vers le haut ou le bas. | ||||
6 L’ autopoids du support a été pris en compte dans les valeurs de charge du tableau. | ||||
7 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la vérification de la résistance du matériel de base et de la | ||||
fixation. | ||||
