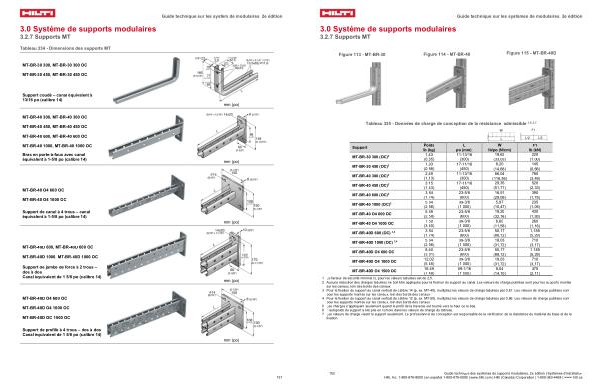

Support |
Poids lb( kg) |
L po( mm) |
W lb / po( N / cm) |
F1 lb( kN) |
MT-BR-30 300( OC) 2 |
1,43
( 0,65)
|
11-13 / 16
( 300)
|
18,62
( 33,03)
|
220
( 1.00)
|
MT-BR-30 450( OC) 2 |
1,93
( 0,88)
|
17-11 / 16
( 450)
|
8,20
( 14,68)
|
145
( 0,66)
|
MT-BR-40 300( OC) 2 |
2,49
( 1,13)
|
11-13 / 16
( 300)
|
66,04
( 116,36)
|
780
( 3,49)
|
MT-BR-40 450( OC) 2 |
3,15
( 1.43)
|
17-11 / 16
( 450)
|
29,35
( 51,71)
|
520
( 2,33)
|
MT-BR-40 600( OC) 2 |
3,84
( 1,74)
|
23-5 / 8
( 600)
|
16,51
( 29,09)
|
390
( 1,75)
|
MT-BR-40 1000( OC) 2 |
5,64
( 2,56)
|
39-3 / 8
( 1 000)
|
5,97
( 10,47)
|
235
( 1,05)
|
MT-BR-40 O4 600 OC |
5,69
( 2,58)
|
23-5 / 8
( 600)
|
18,20
( 32,16)
|
430
( 1,93)
|
MT-BR-40 O4 1000 OC |
7,50
( 3,40)
|
39-3 / 8
( 1 000)
|
6,60
( 11,58)
|
260
( 1,16)
|
MT-BR-40D 600( OC) 3, 4 |
3,84
( 1,74)
|
23-5 / 8
( 600)
|
50,17
( 88,12)
|
1,185
( 5,29)
|
MT-BR-40D 1000( OC) 3, 4 |
5,64
( 2,56)
|
39-3 / 8
( 1 000)
|
18,03
( 31,72)
|
710
( 3,17)
|
MT-BR-40D O4 600 OC |
8,40
( 3,81)
|
23-5 / 8
( 600)
|
50,17
( 88,12)
|
1 185
( 5,29)
|
MT-BR-40D O4 1000 OC |
12,02
( 5,45)
|
39-3 / 8
( 1 000)
|
18,03
( 31,72)
|
710
( 3,17)
|
MT-BR-40D O4 1500 OC |
16,49
( 7,48)
|
59-1 / 16
( 1 500)
|
8,04
( 14,10)
|
475
( 2,11)
|
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,5. | ||||
2 Aucune réduction des charges tabulées ne doit être appliquée pour la fixation du support au canal. Les valeurs de charge publiées sont pour les supports montés | ||||
sur les canaux, loin des bords des canaux | ||||
3 Pour la fixation du support au canal vertical de calibre 14( p. ex. MT-40), multipliez les valeurs de charge tabulées par 0,61. Les valeurs de charge publiées sont | ||||
pour les supports montés sur les canaux, loin des bords des canaux | ||||
4 Pour la fixation du support au canal vertical de calibre 12( p. ex. MT-50), multipliez les valeurs de charge tabulées par 0,66. Les valeurs de charge publiées sont | ||||
pour les supports montés sur les canaux, loin des bords des canaux | ||||
5 Les charges s’ appliquent seulement quand le profil de la traverse est tourné vers le haut ou le bas. | ||||
6 L’ autopoids du support a été pris en compte dans les valeurs de charge du tableau. | ||||
7 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la vérification de la résistance du matériel de base et de la | ||||
fixation. | ||||
