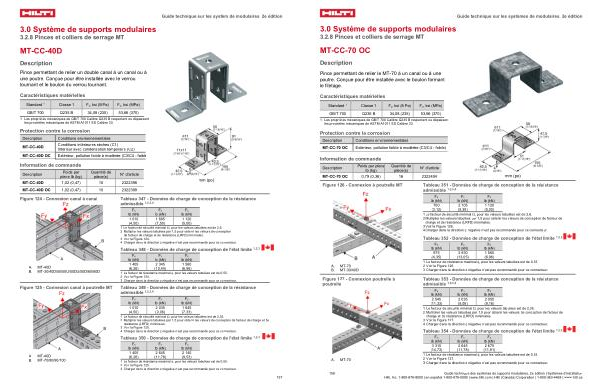

3.0 Système de supports modulaires
3.2.8 Pinces et colliers de serrage MT
MT-CC-70 OC
Description
Pince permettant de relier le MT-70 à un canal ou à une poutre. Conçue pour être installée avec le boulon formant le filetage.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassen les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales MT-CC-70 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Guide technique sur les systèmes de modulaires, 2e édition
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-CC-70 OC
0,79( 0,36)
16
2322404
mm( po)
Figure 126- Connexion à poutrelle MT
Tableau 351- Données de charge de conception de la résistance admissible 1, 2, 3, 4
A. B.
MT-70 MT-30 / 40D
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
700
( 3,12)
2 105
( 9,38)
1 120
( 5,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Voir la Figure 126.
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 352- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
975
( 4,35)
2 930
( 13,05)
1 560
( 6,96)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 126.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Figure 127- Connexion poutrelle à poutrelle
Tableau 353- Données de charge de conception de la résistance admissible 1, 2, 3, 4
A. MT-70
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
2 545
( 11,33)
2 035
( 9,06)
2 055
( 9,16)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,35.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Voir la Figure 127.
4 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
Tableau 354- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
3 310
( 14,73)
2 645
( 11,78)
2 675
( 11,91)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 127.
3 Charger dans la direction z négative n’ est pas recommandé pour ce connecteur.
158 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
