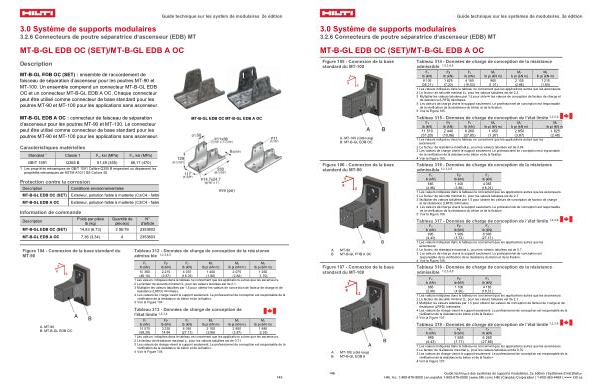

3.2.6 Connecteurs de poutre séparatrice d’ ascenseur( EDB) MT
MT-B-GL EDB OC( SET)/ MT-B-GL EDB A OC
Description
MT-B-GL EDB OC( SET): ensemble de raccordement de faisceau de séparation d’ ascenseur pour les poutres MT-90 et MT-100. Un ensemble comprend un connecteur MT-B-GL EDB OC et un connecteur MT-B-GL EDB A OC. Chaque connecteur peut être utilisé comme connecteur de base standard pour les poutres MT-90 et MT-100 pour les applications sans ascenseur.
Guide technique sur les systèm de modulaires, 2e édition
MT-B-GL EDB A OC: connecteur de faisceau de séparation d’ ascenseur pour les poutres MT-90 et MT-100. Le connecteur peut être utilisé comme connecteur de base standard pour les poutres MT-90 et MT-100 pour les applications sans ascenseur.
MT-B-GL EDB OC MT-B-GL EDB A OC
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales
MT-B-GL EDB OC( SET)
Extérieur, pollution faible à modérée( C3 / C4- faible
MT-B-GL EDB A OC
Extérieur, pollution faible à modérée( C3 / C4- faible
mm( po)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-B-GL EDB OC( SET)
14,83( 6,73)
2 SETS
2353802
MT-B-GL EDB A OC 7,36( 3,34) 4 2353803
Figure 104- Connexion de la base standard du MT-90
A. MT-90 B. MT-B-GL EDB OC
Tableau 312- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
My lb pi( kN m)
Mz lb pi( kN m)
10 360( 46,10)
2,215( 9,87)
4 055( 18,05)
1 400( 1,90)
2 075( 2,82)
1 250( 1,70)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,1.
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la
vérification de la résistance du béton et de la fixation.
5 Voir la Figure 104.
Tableau 313- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
My lb pi( kN m)
Mz lb pi( kN m)
15 575( 69,29)
3,335 14,84
6 095( 27,13)
2 105( 2,86)
2 850( 3,87)
1 880( 2,55)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,71.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la
vérification de la résistance du béton et de la fixation.
4 Voir la Figure 104.
145
