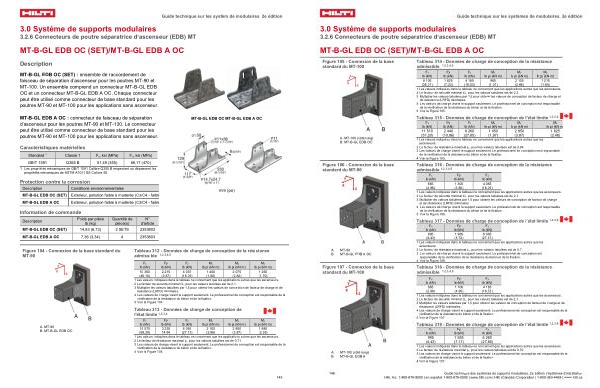

3.0 Système de supports modulaires

3.2.6 Connecteurs de poutre séparatrice d’ ascenseur( EDB) MT

MT-B-GL EDB OC( SET)/ MT-B-GL EDB A OC

Guide technique sur les systèmes de modulaires, 2e édition

Figure 105- Connexion de la base standard du MT-100

A. MT-100( côté long) B. MT-B-GL EDB OC

Figure 106- Connexion de la base standard du MT-90

A. B.

MT-90 MT-B-GL EDB A OC

Figure 107- Connexion de la base standard du MT-100

A.	MT-100( côté long)
B.	MT-B-GL EDB A

Tableau 314- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)	Mx lb pi( kN m)	My lb pi( kN m)	Mz lb pi( kN m)
8 105( 36,07)	1 625( 7,23)	4 165( 18,53)	965( 1.31)	2 105( 2,86)	1 215( 1.65)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,2.
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et
de résistance( LRFD) minimales.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable
de la vérification de la résistance du béton et de la fixation.
5 Voir la Figure 105.

Tableau 315- Données de charge de conception de l ' état limite 1, 2, 3, 4

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)	Mx lb pi( kN m)	My lb pi( kN m)	Mz lb pi( kN m
11 510( 51,20)	2 440( 10,86)	6 260( 27,85)	1 450( 1,97)	2 850( 3,87)	1 825( 2,48)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les
ascenseurs.
2 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,64.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable
de la vérification de la résistance du béton et de la fixation.
4 Voir la Figure 105.

Tableau 316- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)
665( 2,96)	1 300( 5,80)	4 065( 18,09)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,1.
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable
de la vérification de la résistance du béton et de la fixation.
5 Voir la Figure 106.

Tableau 317- Données de charge de conception de l ' état limite 1, 2, 3, 4

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)
995( 4,43)	1 960( 8,72)	6 095( 27,13)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les
ascenseurs.
2 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,7.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
4 Voir la Figure 106.

Tableau 318- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)
665( 2,96)	1 100( 4,90)	4 165( 18,53)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,1.
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la
vérification de la résistance du béton et de la fixation.
5 Voir la Figure 107.

Tableau 319- Données de charge de conception de l ' état limite 1, 2, 3, 4

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)
995( 4,43)	1 655( 7,37)	6 260( 27,85)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,70.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la
vérification de la résistance du béton et de la fixation.
4 Voir la Figure 107.
