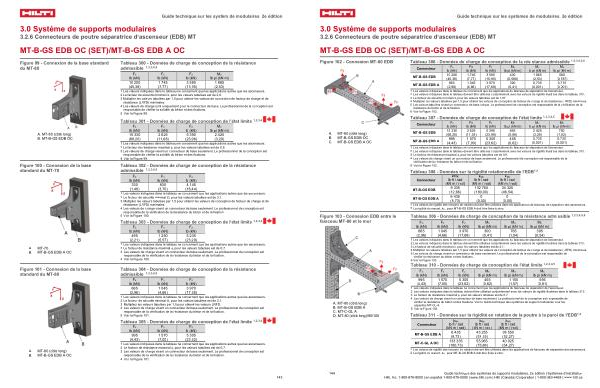

3.0 Système de supports modulaires
3.2.6 Connecteurs de poutre séparatrice d’ ascenseur( EDB) MT
MT-B-GS EDB OC( SET)/ MT-B-GS EDB A OC
Guide technique sur les systèmes de modulaires, 2e édition
Figure 102- Connexion MT-80 EDB
A.
MT-80( côté long)
B.
MT-B-GS EDB OC
C.
MT-B-GS EDB A OC
Figure 103- Connexion EDB entre le faisceau MT-80 et le mur
A. MT-80( côté long) B. MT-B-GS EDB A C. MT-C-GL A D. MT-80( côté long)/ 90 / 100
Tableau 306- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5, 6
Connecteur
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
My lb pi( kN m)
Mz lb pi( kN m)
MT-B-GS EDB
10 200
( 45,38)
1,745
( 7,77)
3 585
( 15,95)
430
( 0,588)
1 865
( 2,53)
580
( 0,787)
MT-B-GS EDB A
665
( 2,96)
1 045
( 4,66)
3 970
( 17,68)
300
( 0,41)
0,735
( 0,001)
0,735
( 0,001)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur.
2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 313.
3 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 1,67.
4 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales.
5 Les valeurs tabulées visent un connecteur de base unique. Le professionnel de conception est responsable de la vérification de la
résistance du béton et de la fixation.
6 Voir la Figure 102.
Tableau 307- Données de charge de conception de l ' état limite 1, 2, 3, 4, 5
Connecteur
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
My lb pi( kN m)
Mz lb pi( kN m)
MT-B-GS EDB
15 330
( 68,20)
2 625
( 11,68)
5 390
( 23,98)
645
( 0,88)
2 425
( 3,29)
750
( 1.02)
MT-B-GS EDB A
995
( 4,43)
1 570
( 7,00)
5 305
( 23,62)
455
( 0,62)
0,735
( 0,001)
0,735
( 0,001)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur.
2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 313.
3 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,9.
4 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est responsable de la
vérification de la résistance du béton et de la fixation.
5 Voir la Figure 102.
Tableau 308- Données sur la rigidité rotationnelle de l ' EDB 1, 2
Connecteur
kMx lb ft / rad( kN m / rad)
kMy lb ft / rad( kN m / rad)
kMz lb ft / rad( kN m / rad)
MT-B-GS EDB
9 335
( 12,66)
132 760
( 180,00)
34 320
( 46,54)
MT-B-GS EDB A
6 435
( 8,73)
0
( 0,00)
0
( 0,00)
1 Les valeurs de rigidité des ressorts de rotation doivent être utilisées dans les applications de faisceau de séparation des ascenseurs.
2 La rigidité du ressort, kFx, pour MT-B-GS EDB A doit être fixée à zéro.
Tableau 306- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5, 6
Fx Fy
Fz
Mx lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) lb pi( kN m) 665 1 045 3 970 300
765
395( 2,96)( 4,66)( 17,68)( 0,41)( 1,04)( 0,54)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur. 2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 313. 3 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,1. 4 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 5 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de la conception est responsable de vérifier la résistance du béton et des fixations. 6 Voir la Figure 103
Tableau 310- Données de charge de conception de l ' état limite 1, 2, 3, 4, 5
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
Mx lb pi( kN m)
Mx lb pi( kN m)
995( 4,43)
1 570( 7,00)
5 305( 23,62)
455( 0,62)
1 155( 1,57)
595( 0,81)
1 Les valeurs indiquées dans le tableau ne concernent que les applications du faisceau de séparation de l ' ascenseur.
2 Les valeurs indiquées dans le tableau doivent être utilisées conjointement avec les valeurs de rigidité illustrées dans le tableau 313.
3 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7.
4 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de la conception est responsable de
vérifier la résistance du béton et des fixations. Voir le Guide technique des systèmes de support modulaires pour les
capacités MT-CL-A.
5 Voir la Figure 103.
Tableau 311- Données sur la rigidité en rotation de la poutre à la paroi de l ' EDB 1, 2
Connecteur
MT-B-GS EDB A
MT-C-GL A OC kMx lb ft / rad( kN m / rad) 6 435( 8,73) 133 335( 180,73) kMy lb ft / rad( kN m / rad) 43 255( 58,65) 55,965( 75,88)
Mx kMz lb ft / rad( kN m / rad) 38 550( 52,27) 40 025( 54,27)
1 Les valeurs de rigidité des ressorts de rotation doivent être utilisées dans les applications de faisceau de séparation des ascenseurs.
2 La rigidité du ressort, kFx, pour MT-B-GS EDB A doit être fixée à zéro.
Mx
