Product Technical Guides : CA-FR Modular Systems Product Technical Guide | Page 144

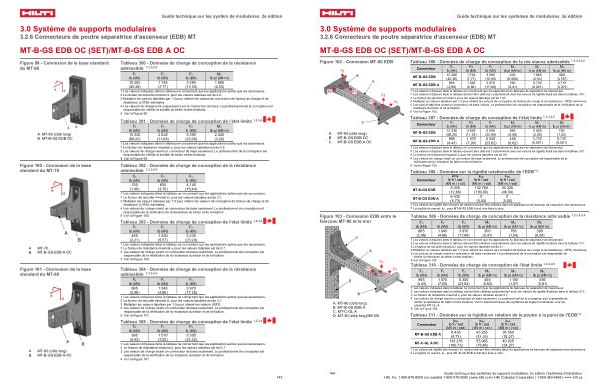

3.0 Système de supports modulaires
3.2.6 Connecteurs de poutre séparatrice d’ ascenseur( EDB) MT
MT-B-GS EDB OC( SET)/ MT-B-GS EDB A OC
Guide technique sur les systèm de modulaires, 2e édition
Figure 99- Connexion de la base standard du MT-80
A. MT-80( côté long) B. MT-B-GS EDB OC
Figure 100- Connexion de la base standard du MT-70
A. B.
MT-70 MT-B-GS EDB A OC
Figure 101- Connexion de la base standard du MT-80
A. MT-80( côté long) B. MT-B-GS EDB A OC
Tableau 300- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
10 200( 45,38)
1 745( 7,77)
3 585( 15,95)
1 865( 2,53)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6.
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
4 Les valeurs de charge sont uniquement pour le connecteur de base. Le professionnel de la conception est
responsable de vérifier la solidité du béton et des fixations.
5 Voir la Figure 99.
Tableau 301- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
15 330( 68,20)
2 625( 11,68)
5 390( 23,98)
2 425( 3,29)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,6.
3 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de la conception est
responsable de vérifier la solidité du béton et des fixations.
4 Voir la Figure 99.
Tableau 302- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
330( 1,48)
830( 3,70)
4 145( 18,44)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,1.
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
4 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
5 Voir la Figure 100.
Tableau 303- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
495( 2,21)
1 250( 5,57)
5 235( 23,29)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7.
3 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
4 Voir la Figure 100.
Tableau 304- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
665( 2,96)
1 045( 4,66)
3 970( 17,68)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,1.
3 Multipliez les valeurs tabulées par 1,5 pour obtenir les valeurs LRFD.
4 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
5 Voir la Figure 101.
Tableau 305- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
995( 4,43)
1 570( 7,00)
5 305( 23,62)
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs.
2 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7.
3 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
4 Voir la Figure 101.
143
