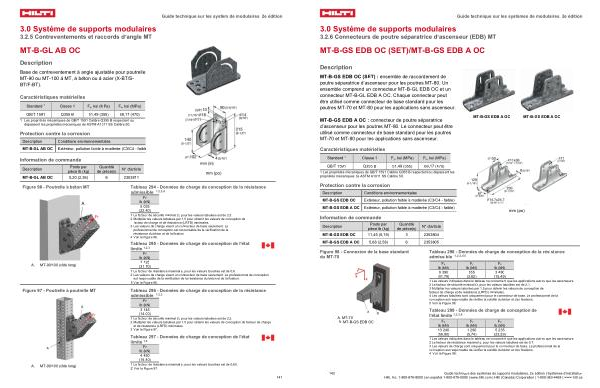

3.0 Système de supports modulaires
3.2.6 Connecteurs de poutre séparatrice d’ ascenseur( EDB) MT
MT-B-GS EDB OC( SET)/ MT-B-GS EDB A OC
Description
MT-B-GS EDB OC( SET): ensemble de raccordement de poutre séparatrice d’ ascenseur pour les poutres MT-80. Un ensemble comprend un connecteur MT-B-GL EDB OC et un connecteur MT-B-GL EDB A OC. Chaque connecteur peut être utilisé comme connecteur de base standard pour les poutres MT-70 et MT-80 pour les applications sans ascenseur.
Guide technique sur les systèmes de modulaires, 2e édition
MT-B-GS EDB A OC: connecteur de poutre séparatrice d’ ascenseur pour les poutres MT-80. Le connecteur peut être utilisé comme connecteur de base standard pour les poutres MT-70 et MT-80 pour les applications sans ascenseur.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
MT-B-GS EDB A OC MT-B-GS EDB A OC
Protection contre la corrosion
Description
Conditions environnementales MT-B-GS EDB OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-B-GS EDB A OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-B-GS EDB OC 11,45( 5,19) 3 2353804 MT-B-GS EDB A OC 5,68( 2,58) 6 2353805 mm( po)
Figure 98- Connexion de la base standard du MT-70
A. MT-70 B. MT-B-GS EDB OC
Tableau 298- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
9 390( 41,79) |
855( 3,82) |
3 480( 15,49) |
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs. |
2 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,1. |
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de |
facteur de charge et de résistance( LRFD) minimales. |
4 Les valeurs tabulées sont uniquement pour le connecteur de base. Le professionnel de la |
conception est responsable de vérifier la solidité du béton et des fixations. |
5 Voir la Figure 98. |
Tableau 299- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
13 240( 58,90) |
1 290( 5,74) |
5 235( 23,29) |
1 Les valeurs indiquées dans le tableau ne concernent que les applications autres que les ascenseurs. |
2 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7. |
3 Les valeurs de charge sont uniquement pour le connecteur de base. Le professionnel de la |
conception est responsable de vérifier la solidité du béton et des fixations. |
4 Voir la Figure 98. |
