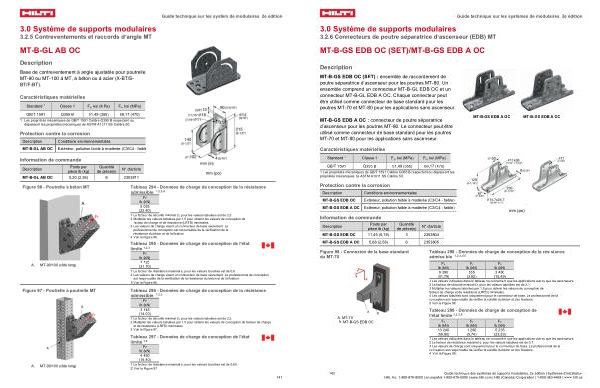

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.5 Contreventements et raccords d’ angle MT
MT-B-GL AB OC
Description
Base de contreventement à angle ajustable pour poutrelle MT-90 ou MT-100 à MT, à béton ou à acier( X-BT / S- BT / F-BT).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description MT-B-GL AB OC
Conditions environnementales Extérieur, pollution faible à modérée( C3 / C4- faible
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-B-GL AB OC |
5,20( 2,36) |
6 |
2353811 |
mm( po)
Figure 96- Poutrelle à béton MT
A. MT-90 / 100( côté long)
Figure 97- Poutrelle à poutrelle MT
A. MT-90 / 100( côté long)
Tableau 294- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fr lb( kN) 5 035( 22,40)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,5. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales.
3 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation. 4 Voir la Figure 96.
Tableau 295- Données de charge de conception de l ' état limite 1, 2, 3
Fr lb( kN) 7 125( 31,70)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,6.
2 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation.
3 Voir la Figure 96.
Tableau 296- Données de charge de conception de la résistance admissible 1, 2, 3
Fr lb( kN)
3 145( 14,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,2. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 97.
Tableau 297- Données de charge de conception de l ' état limite 1, 2
Fr lb( kN) 4 450( 19,80)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 97.
141
