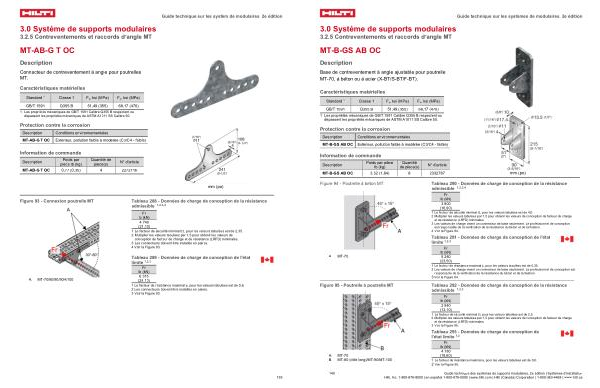

3.0 Système de supports modulaires
3.2.5 Contreventements et raccords d’ angle MT
MT-B-GS AB OC
Description
Base de contreventement à angle ajustable pour poutrelle MT-70, à béton ou à acier( X-BT / S-BT / F-BT).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales MT-B-GS AB OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
|
MT-B-GS AB OC |
3,62( 1,64) |
8 |
2332787 |
mm( po) |
Figure 94- Poutrelle à béton MT
A. MT-70
Figure 95- Poutrelle à poutrelle MT
A. MT-70 B. MT-80( côté long)/ MT-90 / MT-100
Tableau 290- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fr lb( kN) 3 800( 16,90)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 4,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation. 4 Voir la Figure 94.
Tableau 291- Données de charge de conception de l ' état limite 1, 2, 3
Fr lb( kN) 5 280( 23,50)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,35.
2 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation.
3 Voir la Figure 94.
Tableau 292- Données de charge de conception de la résistance admissible 1, 2, 3
Fr lb( kN) 2 940( 13,10)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,5. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 95.
Tableau 293- Données de charge de conception de l ' état limite 1, 2
Fr lb( kN) 4 180( 18,60)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,6.
2 Voir la Figure 95.
