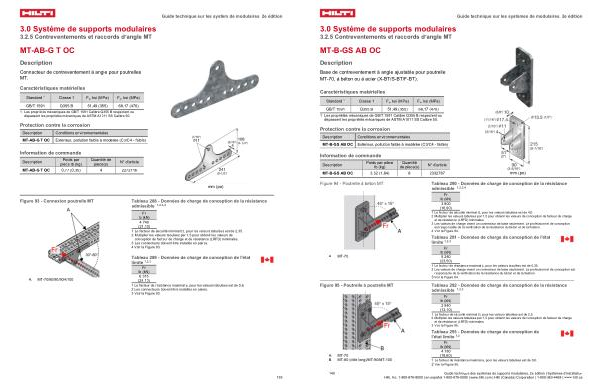

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.5 Contreventements et raccords d’ angle MT
MT-AB-G T OC
Description
Connecteur de contreventement à angle pour poutrelles MT.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales MT-AB-G T OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-AB-G T OC |
0,77( 0,35) |
4 |
2272116 |
mm( po)
Figure 93- Connexion poutrelle MT
A. MT-70 / 80 / 90 / 90H / 100
Tableau 288- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fr lb( kN) 4 740( 21,10)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,35. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les connecteurs doivent être installés en paires. 4 Voir la Figure 93.
Tableau 289- Données de charge de conception de l ' état limite 1, 2, 3
Fr lb( kN) 6 315( 28,10)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,6. 2 Les connecteurs doivent être installés en paires. 3 Voir la Figure 93.
139
