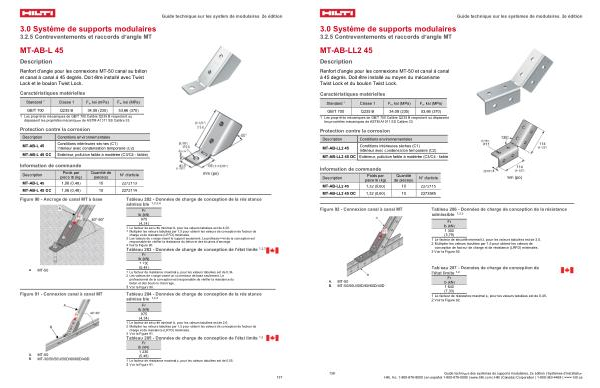

3.0 Système de supports modulaires
3.2.5 Contreventements et raccords d’ angle MT
MT-AB-LL2 45
Description
Renfort d’ angle pour les connexions MT-50 et canal à canal à 45 degrés. Doit être installé au moyen du mécanisme Twist Lock et du boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description MT-AB-LL2 45
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-AB-LL2 45 OC Extérieur, pollution faible à modérée( C3 / C4- faible
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-AB-LL2 45 1,32( 0,60) 10 2272115 MT-AB-LL2 45 OC 1,32( 0,60) 10 2273585 mm( po)
Figure 92- Connexion canal à canal MT
Tableau 286- Données de charge de conception de la résistance admissible 1, 2, 3
Fr lb( kN)
1 300( 5,79)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 92.
A. B.
MT-50 MT-50 / 50U / 50D / 60 / 60D / 40D
Tableau 287- Données de charge de conception de l ' état limite 1, 2
Fr lb( kN) 1 640( 7,33)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,45.
2 Voir la Figure 92.
