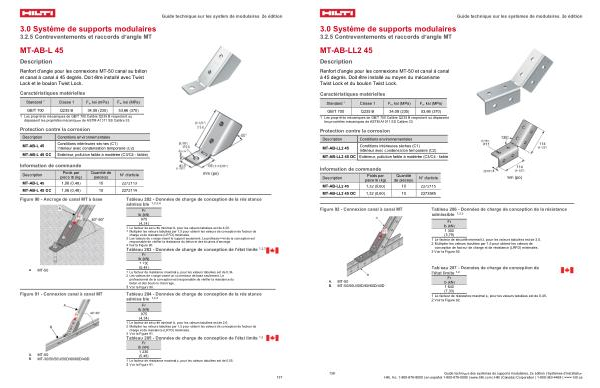

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.5 Contreventements et raccords d’ angle MT
MT-AB-L 45
Description
Renfort d’ angle pour les connexions MT-50 canal au béton et canal à canal à 45 degrés. Doit être installé avec Twist Lock et le boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-AB-L 45 |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-AB-L 45 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-AB-L 45 |
1,06( 0,48) |
10 |
2272113 |
MT-AB-L 45 OC 1,06( 0,48) 10 2272114 mm( po)
Figure 90- Ancrage de canal MT à base
A. MT-50
Figure 91- Connexion canal à canal MT
A. MT-50 B. MT-30 / 50 / 50U / 50D / 60 / 60D / 40D
Tableau 282- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fr lb( kN) 975( 4,34)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 4,00. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs de charge visent le support seulement. Le professionnel de la conception est responsable de vérifier la résistance du béton et des boulons d’ ancrage. 4 Voir la Figure 90.
Tableau 283- Données de charge de conception de l ' état limite 1, 2, 3
Fr lb( kN) 1 230( 5,48)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,34.
2 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de la conception est responsable de vérifier la résistance du béton et des boulons d’ ancrage.
3 Voir la Figure 90.
Tableau 284- Données de charge de conception de la résistance admissible 1, 2, 3
Fr lb( kN) 975( 4,34)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 91.
Tableau 285- Données de charge de conception de l ' état limite 1, 2
Fr lb( kN) 1 230( 5,48)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 91.
137
