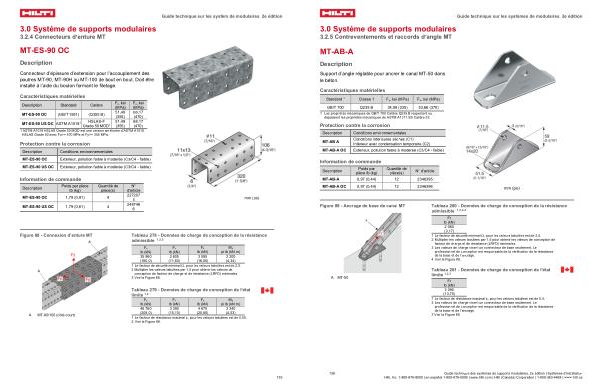

3.0 Système de supports modulaires
3.2.5 Contreventements et raccords d’ angle MT
MT-AB-A
Description
Support d’ angle réglable pour ancrer le canal MT-50 dans le béton.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-AB A |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-AB-A OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-AB-A |
0,97( 0,44) |
12 |
2346395 |
MT-AB-A OC 0,97( 0,44) 12 2346396
mm( po)
Figure 89- Ancrage de base de canal MT
A. MT-50
Tableau 280- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fr lb( kN) 2 060( 9,17)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,5. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales.
3 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est responsable de la vérification de la résistance de la base et de l’ ancrage. 4 Voir la Figure 89.
Tableau 281- Données de charge de conception de l ' état limite 1, 2, 3
Fr lb( kN) 3 090( 13,75)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,4.
2 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception est responsable de la vérification de la résistance de la base et de l’ ancrage.
3 Voir la Figure 89.
