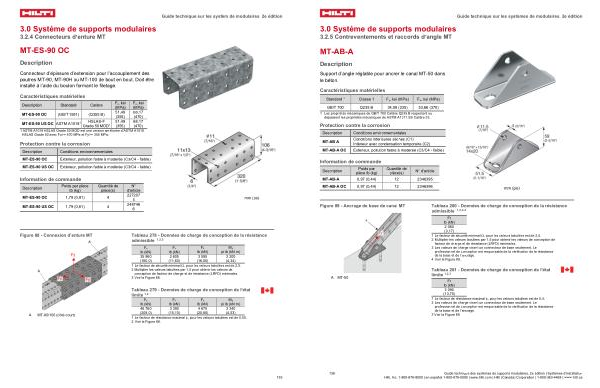

3.0 Système de supports modulaires
3.2.4 Connecteurs d’ enture MT
MT-ES-90 OC
Description
Connecteur d’ épissure d’ extension pour l’ accouplement des poutres MT-90, MT-90H ou MT-100 de bout en bout. Doit être installé à l’ aide du boulon formant le filetage.
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
F u, ksi
( MPa)
MT-ES-90 OC
( GB / T 1591)
( Q355 B)
51,49
( 355)
68,17
( 470)
MT-ES-90 US OC ASTM A1018 1
HSLAS-F
Grade 50 MOD 1
51,49
( 355)
68,17
( 470)
1 ASTM A1018 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1018
HSLAS Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.
mm( po)
Protection contre la corrosion
Description
Conditions environnementales
MT-ES-90 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-ES-90 US OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
MT-ES-90 OC 1,79( 0,81) 4
MT-ES-90 US OC 1,79( 0,81) 4
N ° d ' article 227207 6 248746 6
mm( po)
Figure 88- Connexion d’ enture MT
Tableau 278- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My pi lb( kN m)
35 960( 160,0)
2 605( 11,60)
3 595( 16,00)
3 200( 4,34)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,5.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 88.
A. MT-90 / 100( côté court)
Tableau 279- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My pi lb( kN m)
46 760( 208,0)
3 390( 15,10)
4 675( 20,80)
3 340( 4,53)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 88.
