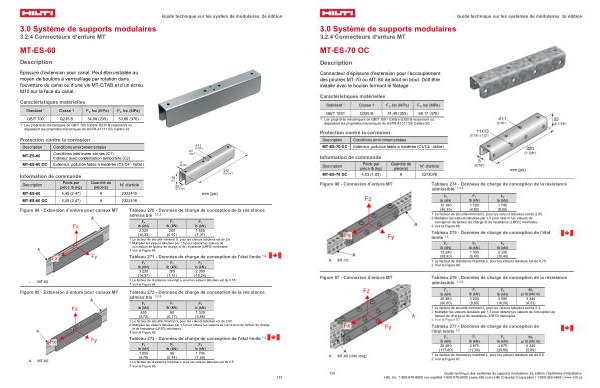

3.0 Système de supports modulaires
3.2.4 Connecteurs d’ enture MT
MT-ES-70 OC
Description
Connecteur d’ épissure d’ extension pour l’ accouplement des poutres MT-70 ou MT-80 de bout en bout. Doit être installé avec le boulon formant le filetage.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales
MT-ES-70 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-ES-70 OC
4,03( 1,83)
8
2272078
mm( po)
Figure 86- Connexion d’ enture MT
Tableau 274- Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-70
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
10 180( 45,30)
1 100( 4,90)
1 795( 8,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,05.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 86.
Tableau 275- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
13 240( 58,90)
1 435( 6,40)
2 335( 10,40)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Voir la Figure 86.
Figure 87- Connexion d’ enture MT
A. MT-80( côté long)
Tableau 276- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My pi lb( kN m)
20 360( 90,60)
2 200( 9,80)
3 595( 16,00)
3 340( 4,53)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,3.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de
facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 87.
Tableau 277- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My pi lb( kN m)
26 480( 117,80)
2 875( 12,80)
4 675( 20,80)
4 340( 5,89)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,6.
2 Voir la Figure 87.
134 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
