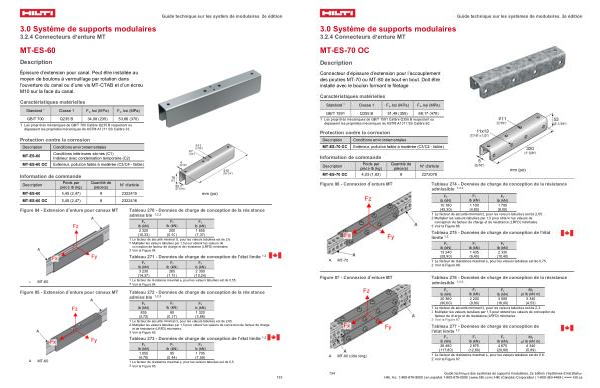

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.4 Connecteurs d’ enture MT
MT-ES-60
Description
Épissure d’ extension pour canal. Peut être installée au moyen de boulons à verrouillage par rotation dans l’ ouverture du canal ou d’ une vis MT-CTAB et d’ un écrou M10 sur la face du canal.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-ES-60
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-ES-60 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-ES-60
5,45( 2,47)
8
2322415
MT-ES-60 OC 5,45( 2,47) 8 2322416
mm( po)
Figure 84- Extension d’ enture pour canaux MT
A.
MT-60
Figure 85- Extension d’ enture pour canaux MT
Tableau 270- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
2 320( 10,33)
200( 0,90)
1 655( 7,37)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 84.
Tableau 271- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
3 230( 14,37)
265( 1,19)
2 300( 10,24)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 84.
Tableau 272- Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-60
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
835
( 3,72)
80
( 0,37)
1 320
( 5,88)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 85.
Tableau 273- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 055
( 4,70)
95
( 0,44)
1 705
( 7,59)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5.
2 Voir la Figure 85.
