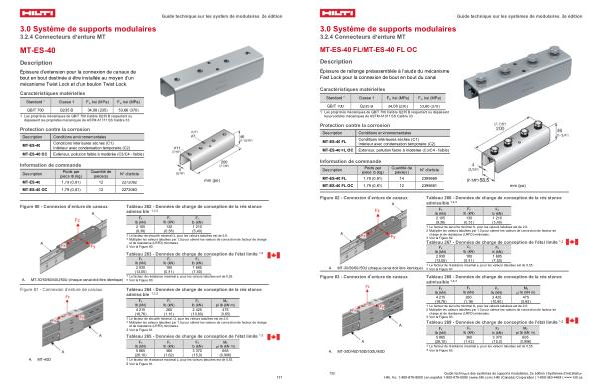

3.0 Système de supports modulaires
3.2.4 Connecteurs d’ enture MT
MT-ES-40 FL / MT-ES-40 FL OC
Description
Épissure de rallonge préassemblée à l’ aiude du mécanisme Fast Lock pour la connexion de bout en bout du canal
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description MT-ES-40 FL
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-ES-40 FL OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-ES-40 FL 1,79( 0,81) 14 2399669
Guide technique sur les systèmes de modulaires, 2e édition
MT-ES-40 FL OC 1,79( 0,81) 12 2399681 mm( po)
Figure 82- Connexion d’ enture de canaux
A. MT-30 / 50 / 60 // 50U( chaque canal doit être identique) Figure 83- Connexion d’ enture de canaux
Tableau 266- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fy
lb( kN) |
lb( kN) |
lb( kN) |
2 105 |
130 |
1 210 |
( 9,38) |
( 0,58) |
( 5,40) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de |
charge et de résistance( LRFD) minimales. |
3 Voir la Figure 82. |
Tableau 267- Données de charge de conception de l ' état limite 1, 2 |
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
2 930( 13,05) |
180( 0,81) |
1 685( 7,50) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55. |
2 Voir la Figure 82. |
Tableau 268- Données de charge de conception de la résistance admissible 1, 2, 3
Fz
A. MT-30D / 40D / 50D / 50DU / 60D
Fx Fy
lb( kN) |
lb( kN) |
lb( kN) |
pi lb( kN m) |
4 215 |
260 |
2 425 |
475 |
( 18,76) |
( 1,16) |
( 10,80) |
( 0,65) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de |
charge et de résistance( LRFD) minimales. |
3 Voir la Figure 83. |
Tableau 269- Données de charge de conception de l ' état limite 1, 2 |
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My pi lb( kN m) |
|
5 865
( 26,10)
|
360
( 1,62)
|
3 370
( 15,0)
|
665
( 0,906)
|
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55. |
2 Voir la Figure 83. |
Fz
My
132 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
