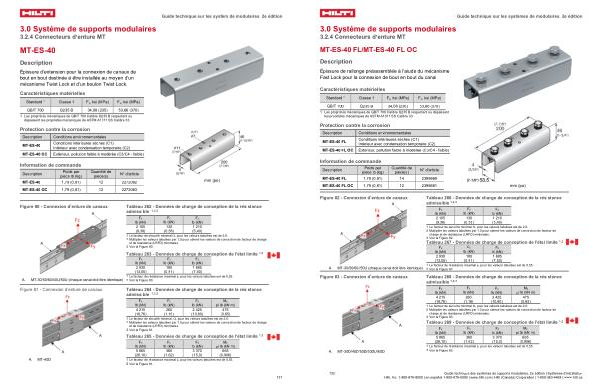

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.4 Connecteurs d’ enture MT
MT-ES-40
Description
Épissure d’ extension pour la connexion de canaux de bout en bout destinée à être installée au moyen d’ un mécanisme Twist Lock et d’ un boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-ES-40
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-ES-40 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-ES-40
1,79( 0,81)
12
2272062
MT-ES-40 OC 1,79( 0,81) 12 2272063 mm( po)
Figure 80- Connexion d’ enture de canaux
A. MT-30 / 50 / 60 / 40U / 50U( chaque canal doit être identique) Figure 81- Connexion d’ enture de canaux
Tableau 262- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
2 105( 9,38)
130( 0,58)
1 210( 5,40)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 80.
Tableau 263- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
2 930( 13,05)
180( 0,81)
1 685( 7,50)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 80.
Tableau 264- Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-40D
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My pi lb( kN m)
4 215( 18,76)
260( 1,16)
2 425( 10,80)
475( 0,65)
1 Le facteur de sécurité minimal, Ω, pour les valeurs tabulées est de 2,6.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 81.
Tableau 265- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My pi lb( kN m)
5 865
( 26,10)
360
( 1,62)
3 370
( 15,0)
665
( 0,906)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 81.
