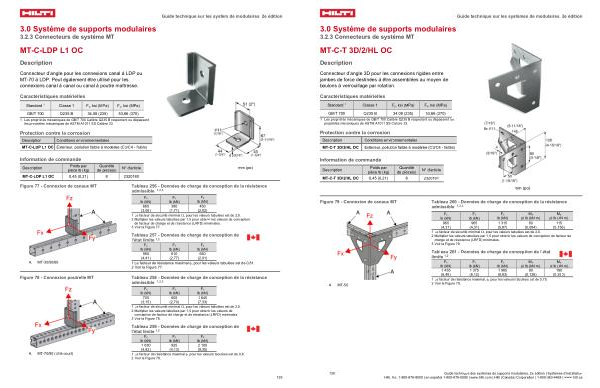

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-T 3D / 2 / HL OC
Description
Connecteur d’ angle 3D pour les connexions rigides entre jambes de force destinées à être assemblées au moyen de boulons à verrouillage par rotation.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales MT-C-T 3D / 2 / HL OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-C-T 3D / 2 / HL OC 0,45( 0,21) 8 2320181
Guide technique sur les systèmes de modulaires, 2e édition
mm( po)
Figure 79- Connexion de canaux MT
Tableau 260- Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-50
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
Mx pi lb( kN m) |
My pi lb( kN m) |
965( 4,31) |
965( 4,31) |
1 315( 5,87) |
60( 0,084) |
115( 0,156) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de |
charge et de résistance( LRFD) minimales. |
3 Voir la Figure 79. |
Tableau 261- Données de charge de conception de l ' état limite 1, 2
Fx Fy
lb( kN) |
lb( kN) |
lb( kN) |
pi lb( kN m) |
pi lb( kN m) |
1 455 |
1 375 |
1 985 |
90 |
180 |
( 6,48) |
( 6,12) |
( 8,83) |
( 0,126) |
( 0,250) |
1 Le facteur de résistance maximal, φ, pour les valeurs tabulées est de 0,75. |
2 Voir la Figure 79. |
Fz Mx
My
