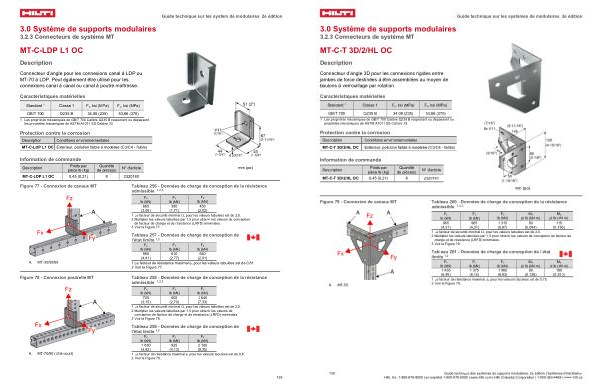

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-LDP L1 OC
Description
Connecteur d’ angle pour les connexions canal à LDP ou MT-70 à LDP. Peut également être utilisé pour les connexions canal à canal ou canal à poutre maîtresse.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description Conditions environnementales MT-C-LDP L1 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-LDP L1 OC
0,45( 0,21)
8
2320180
mm( po)
Figure 77- Connexion de canaux MT
A. MT-30 / 50 / 60
Figure 78- Connexion poutrelle MT
A. MT-70 / 80( côté court)
Tableau 256- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
685( 3,06)
380( 1,71)
450( 2,02)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception
de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 77.
Tableau 257- Données de charge de conception de l ' état limite 1, 2
Fx
Fy
lb( kN)
lb( kN)
lb( kN)
990
610
650
( 4,41)
( 2,77)
( 2,91)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,81.
2 Voir la Figure 77.
Tableau 258- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
705( 3,15)
605( 2,70)
1 645( 7,33)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 78.
Tableau 259- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 080( 4,82)
925( 4,13)
2 100( 9,35)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,8.
2 Voir la Figure 78.
