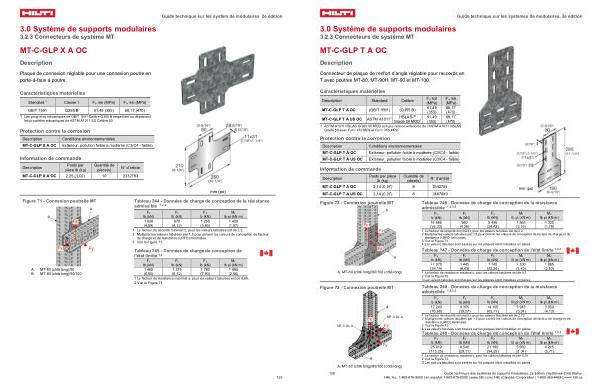

3.0 Système de supports modulaires

3.2.3 Connecteurs de système MT

MT-C-GLP T A OC

Description

Connecteur de plaque de renfort d’ angle réglable pour raccords en T avec poutres MT-80, MT-90H, MT-90 et MT-100.

Guide technique sur les systèmes de modulaires, 2e édition

Caractéristiques matérielles

Description	Standard	Calibre	F y, ksi ( MPa)	F u, ksi ( MPa)
MT-C-GLP T A OC	( GB / T 1591)	( Q355 B)	51,49 ( 355)	68,17 ( 470)
MT-C-GLP T A US OC	ASTM A1011 1 HSLAS-F Grade 50 MOD 1		51,49 ( 355)	68,17 ( 470)
1 ASTM A1011 HSLAS Grade 50 MOD est une version améliorée de l’ ASTM A1011 HSLAS
Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.

Protection contre la corrosion

Description	Conditions environnementales
MT-C-GLP T A OC	Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-C-GLP T A US OC	Extérieur, pollution faible à modérée( C3 / C4- faible)

mm( po)

MT-C-GLP T A US OC 2,14( 0,97) 8 2487449 mm( po)

Figure 72- Connexion poutrelle MT

A. MT-80( côté long)/ 90 / 100( côté long)

Figure 73- Connexion poutrelle MT

A. MT-80( côté long)/ 90 / 100( côté long)

Tableau 246- Données de charge de conception de la résistance admissible 1, 2, 3, 4

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)	My lb pi( kN m)	Mz lb pi( kN m)
14 685( 65,33)	960( 4,28)	5 490( 24,42)	1 865( 2,53)	1 320( 1,79)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,2.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 72.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.

Tableau 247- Données de charge de conception de l ' état limite 1, 2, 3

Fx Fy

lb( kN)	lb( kN)	lb( kN)	lb pi( kN m)
22 070	1 445	7 245	2 800
( 98,19)	( 6,43)	( 32,24)	( 3,80)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7.
2 Voir la Figure 72.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires..

Fz My

Mz lb pi( kN m) 1 865( 2,53)

Tableau 248- Données de charge de conception de la résistance admissible 1, 2, 3, 4

Fx Fy

lb( kN)	lb( kN)	lb( kN)	lb pi( kN m)	lb pi( kN m)
17 240	4 355	14 100	3 945	3 050
( 76,68)	( 19,37)	( 62,71)	( 5,34)	( 4,13)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,72.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 73.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 249- Données de charge de conception de l ' état limite 1, 2, 3

Fx Fy

lb( kN)	lb( kN)	lb( kN)	lb pi( kN m)
25 910	6 540	21 190	5 930
( 115,25)	( 29,11)	( 94,25)	( 8,04)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 73.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.

Mz lb pi( kN m) 4 215( 5,71)
