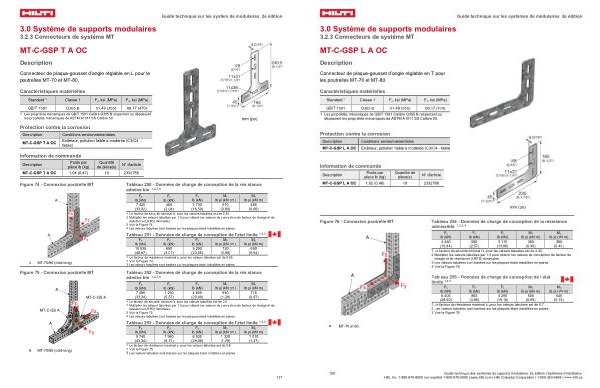

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GSP T A OC
Description
Connecteur de plaque-gousset d’ angle réglable en L pour le poutrelles MT-70 et MT-80.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-GSP T A OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
mm( po)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GSP T A OC
1,04( 0,47)
10
2332785
Figure 74- Connexion poutrelle MT
A. MT-70 / 80( côté long)
Figure 75- Connexion poutrelle MT
A. MT-70 / 80( côté long)
Tableau 250- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN cm)
Mz lb pi( kN m)
7 425( 33,02)
460( 2,04)
3 730( 16,59)
510( 0,69)
485( 0,66)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,25.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 74.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 251- Données de charge de conception de l ' état limite 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN cm)
10 535
690
5 290
720
( 46,87)
( 3,07)
( 23,55)
( 0,98)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 74.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Fz My
Mz lb pi( kN m) 690( 0,94)
Tableau 252- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN cm)
Mz lb pi( kN m)
7 495( 33,34)
1 250( 5,57)
4 605( 20,49)
940( 1,28)
715( 0,97)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 75.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 253- Données de charge de conception de l ' état limite 1, 2, 3
Fx
Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN cm)
9 740
1 960
6 535
1 320
( 43,34)
( 8,73)
( 29,08)
( 1,79)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,8.
2 Voir la Figure 75.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Fz
My
Mz lb pi( kN m) 1 010( 1,37)
