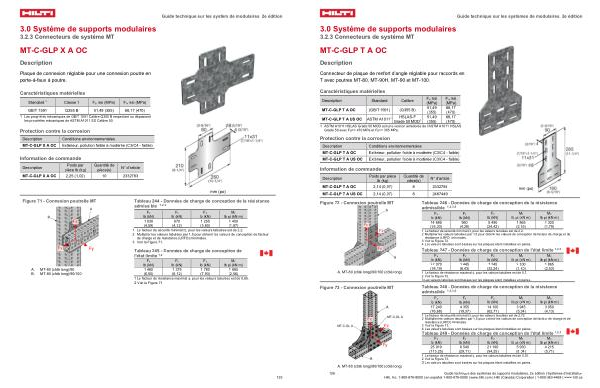

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GLP X A OC
Description
Plaque de connexion réglable pour une connexion poutre en porte-à-faux à poutre.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-GLP X A OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GLP X A OC
2,25( 1,02)
10
2332783
mm( po)
Figure 71- Connexion poutrelle MT
Tableau 244- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
1 030( 4,59)
970( 4,32)
1 255( 5,60)
1 450( 1,97)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,2.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur
de charge et de résistance( LRFD) minimales.
3 Voir la Figure 71.
A.
MT-80( côté long)/ 90
B.
MT-80( côté long)/ 90 / 100
Tableau 245- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
1 460( 6,50)
1 375( 6,12)
1 780( 7,93)
1 885( 2,56)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 71.
