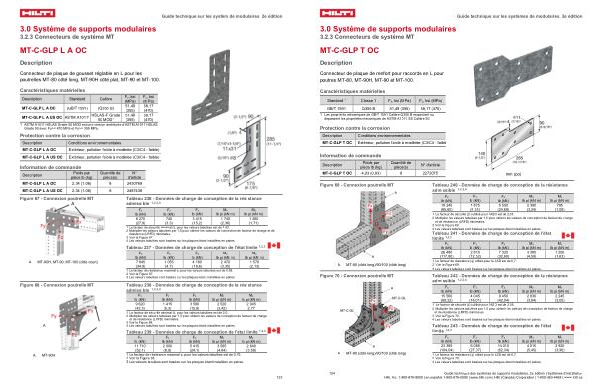

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GLP T OC
Description
Connecteur de plaque de renfort pour raccords en L pour poutres MT-80, MT-90H, MT-90 et MT-100.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description MT-C-GLP T OC
Conditions environnementales Extérieur, pollution faible à modérée( C3 / C4- faible
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GLP T OC
4,03( 0,93)
8
2272075
mm( po)
Figure 69- Connexion poutrelle MT
A. MT-80( côté long)/ 90 / 100( côté long)
Figure 70- Connexion poutrelle MT
Tableau 240- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fy
Fz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) 19 245 1 875
5 550 2 390
795
( 85,60)( 8,33)( 24,68)( 3,24)( 1,08)
1 Le facteur de sécurité( Ω) utilisé pour l’ ASD est de 2,05. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 69. 4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 241- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
26 480
2 810
7 325
3 385
( 117,80)
( 12,52)
( 32,60)
( 4,59)
1 Le facteur de résistance( φ) utilisé pour le LSD est de 0,7.
2 Voir la Figure 69.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Mx
My
My lb pi( kN m) 1 200( 1,63)
Tableau 242- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
My lb pi( kN m)
15 560( 69,22)
4 045( 18,01)
9 450( 42,04)
2 830( 3,84)
2 245( 3,05)
1 Le facteur de sécurité( Ω) utilisé pour l’ ASD est de 2,05.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 70.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 243- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-80( côté long)/ 90 / 100( côté long)
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
Mx lb pi( kN m)
23 385
6 085
14 010
4 015
( 104,04)
( 27,07)
( 62,34)
( 5,45)
1 Le facteur de résistance( φ) utilisé pour le LSD est de 0,7.
2 Voir la Figure 70.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
My lb pi( kN m) 2 920( 3,96)
