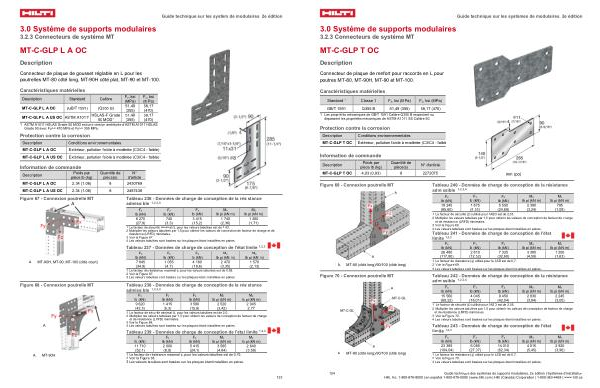

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GLP L A OC
Description
Connecteur de plaque de gousset réglable en L pour les poutrelles MT-80 côté long, MT-90H côté plat, MT-90 et MT-100.
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
F u, ksi
( MPa)
MT-C-GLP L A OC
( GB / T 1591)
( Q355 B)
51,49
( 355)
68,17
( 470)
MT-C-GLP L A US OC ASTM A1011 1 HSLAS-F Grade
50 MOD 1
51,49
( 355)
68,17
( 470)
1 ASTM A1011 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 HSLAS
Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.
Protection contre la corrosion
Description
Conditions environnementales MT-C-GLP L A OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-C-GLP L A US OC Extérieur, pollution faible à modérée( C3 / C4- faible) mm( po)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GLP L A OC
2.34( 1.06)
8
2430769
MT-C-GLP L A US OC 2.34( 1.06) 8 2487438
Figure 67- Connexion poutrelle MT A
Tableau 236- Données de charge de conception de la résistance admissible 1, 2, 3, 4
A. MT-90H, MT-90, MT-100( côté court)
Figure 68- Connexion poutrelle MT
A
A. MT-90H
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
6 270( 27,9)
740( 3,3)
3 415( 15,2)
1 740( 2,36)
1 260( 1,71)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2.43.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 67.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 237- Données de charge de conception de l ' état limite 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN m)
7 845
1 055
4 180
2 470
( 34.9)
( 4.7)
( 18,6)
( 3,35)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0.58.
2 Voir la Figure 67.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Fz My
Mz lb pi( kN m) 1 570( 2,13)
Tableau 238- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
9 620( 42,8)
1 415( 6,3)
3 590( 15,9)
2 520( 3,42)
2 045 2,77
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 68.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 239- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
11 710( 52.1)
2 000( 8,9)
5 415( 24,1)
3 565( 4.84)
2 640( 3.58)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0.75.
2 Voir la Figure 68.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
