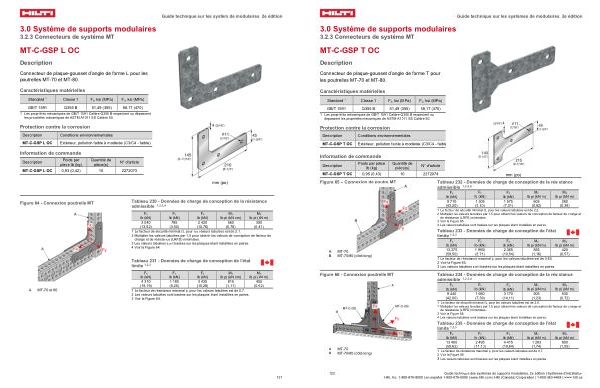

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GSP T OC
Description
Connecteur de plaque-gousset d’ angle de forme T pour les poutrelles MT-70 et MT-80.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales
Guide technique sur les systèmes de modulaires, 2e édition
MT-C-GSP T OC
Extérieur, pollution faible à modérée( C3 / C4- faible
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GSP T OC
0,95( 0,43)
10
2272074
mm( po)
Figure 65 – Connexion de poutre MT
Tableau 232- Données de charge de conception de la résistance
admissible 1, 2, 3, 4
A. MT-70 B. MT-70 / 80( côté long)
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
9 710( 43,20)
1 305( 5,80)
1 575( 7,01)
605( 0,82)
280( 0,38)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,2.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et
de résistance( LRFD) minimales.
3 Voir la Figure 65.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 233- Données de charge de conception de l ' état limite 1, 2, 3
Fx
Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN m)
lb pi( kN m)
13,375
1 955)
2,365
855
420
( 59,50)
( 8,71)
( 10,54)
( 1,16)
( 0,57)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 65.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Fz My
Mz
Figure 66- Connexion poutrelle MT
A. MT-70 B. MT-70 / 80( côté long)
Tableau 234- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
9 440( 42,00)
1 660( 7,39)
3 170( 14,11)
905( 1,23)
530( 0,72)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2.0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et
de résistance( LRFD) minimales.
3 Voir la Figure 66.
4 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Tableau 235- Données de charge de conception de l ' état limite 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN m)
13 400
2 495
4 415
1 283
( 59,62)
( 11,10)
( 19,64)
( 1,74)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7.
2 Voir la Figure 66.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
Fz My
Mz lb pi( kN m) 800( 1,09)
