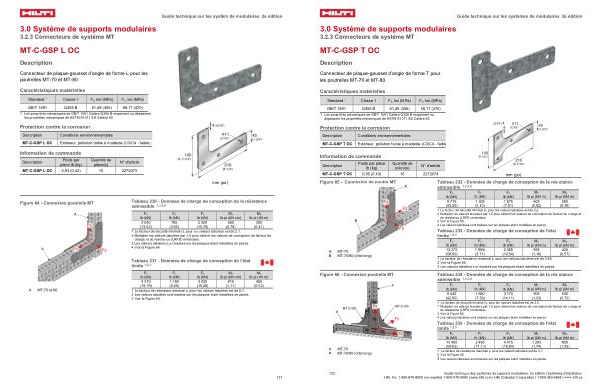

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GSP L OC
Description
Connecteur de plaque-gousset d’ angle de forme L pour les poutrelles MT-70 et MT-80.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales MT-C-GSP L OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GSP L OC
0,93( 0,42)
10
2272073
mm( po)
Figure 64- Connexion poutrelle MT
Tableau 230- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN cm)
Mz lb pi( kN m)
3 040( 13,52)
785( 3,50)
2 420( 10,76)
560( 0,76)
300( 0,41)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2.1.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
4 Voir la Figure 64.
Tableau 231- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-70 et 80
Fx Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN cm)
lb pi( kN m)
4 310
1 180
3 435
815
455
( 19,19)
( 5,25)
( 15,28)
( 1,11)
( 0,62)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7.
2 Les valeurs tabulées sont basées sur les plaques étant installées en paires.
3 Voir la Figure 64.
Fz My
Mz
121
