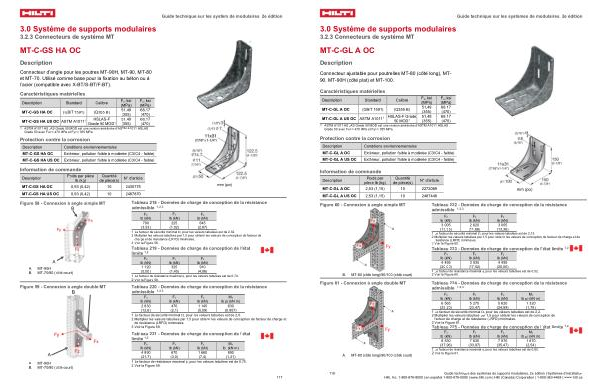

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GL A OC
Description
Connecteur ajustable pour poutrelles MT-80( côté long), MT- 90, MT-90H( côté plat) et MT-100.
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
MT-C-GL A OC
( GB / T 1591)
( Q355 B)
51,49
( 355)
MT-C-GL A US OC ASTM A1011 1
HSLAS-F Grade
50 MOD 1
51,49
( 355)
F u, ksi( MPa) 68,17( 470) 68,17( 470)
1 ASTM A1011 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 HSLAS Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-GL A OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-C-GL A US OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GL A OC
2,53( 1,15)
10
2272069
MT-C-GL A US OC 2,53( 1,15) 10 2487448 mm( po)
Figure 60- Connexion à angle simple MT
B. MT-80( côté long)/ 90 / 100( côté court) Figure 61- Connexion à angle double MT
A. MT-80( côté long)/ 90 / 100( côté court)
Tableau 222- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fy
Fz
lb( kN)
lb( kN)
lb( kN)
3 005
2 620
3 005
( 13,36)
( 11,66)
( 13,36)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,13.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 60.
Tableau 223- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
4 495( 20,00)
3 935( 17,52)
4 495( 20,00)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,52.
2 Voir la Figure 60.
Tableau 224- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN m)
6 565
5 275
5 620
1 320
( 29,20)
( 23,47)
( 24,99)
( 1,79)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,2.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de
facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 61.
Tableau 225- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
8 530( 37,96)
7 635( 33,97)
7 970( 35,47)
1 870( 2,54)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 61.
Fz
My
