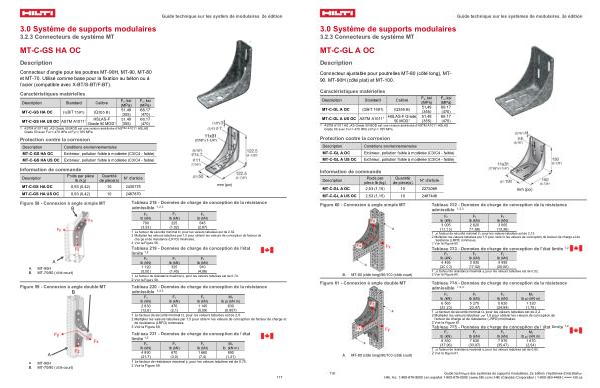

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GS HA OC
Description
Connecteur d’ angle pour les poutres MT-90H, MT-90, MT-80 et MT-70. Utilisé comme base pour la fixation au béton ou à l’ acier( compatible avec X-BT / S-BT / F-BT).
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
MT-C-GS HA OC
( GB / T 1591)
( Q355 B)
51,49
( 355)
MT-C-GS HA US OC ASTM A1011 1
HSLAS-F
Grade 50 MOD 1
51,49
( 355)
F u, ksi( MPa) 68,17( 470) 68,17( 470)
1 ASTM A1011 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 HSLAS Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-GS HA OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-C-GS HA US OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GS HA OC
0,93( 0,42)
10
2430775
MT-C-GS HA US OC 0,93( 0,42) 10 2487870 mm( po)
Figure 58- Connexion à angle simple MT B
A
A.
MT-90H
B.
MT-70 / 80( côté court)
Figure 59- Connexion à angle double MT B
A.
MT-90H
B.
MT-70 / 80( côté court)
Tableau 218- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
790
225
645
( 3.53)
( 1.02)
( 2,87)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2.32.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Voir la Figure 58.
Tableau 219- Données de charge de conception de l ' état
limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 120( 5,00)
325( 1,45)
910( 4,06)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0.74.
2 Voir la Figure 58.
Tableau 220- Données de charge de conception de la résistance admissible 1, 2, 3
Fz
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
2 830( 12,6)
470( 2,1)
1 145( 5,09)
630( 0.857)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et
de résistance( LRFD) minimales.
3 Voir la Figure 59.
Tableau 221- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb( kN m)
4 890( 21,7)
670( 3,0)
1 660( 7,4)
890( 1,21)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Voir la Figure 59.
117
