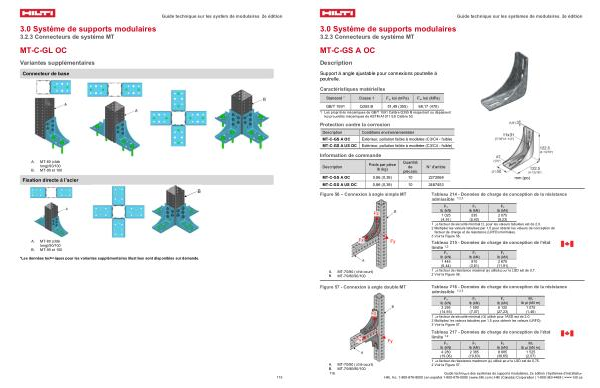

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-GS A OC
Description
Support à angle ajustable pour connexions poutrelle à poutrelle.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-GS A OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-C-GS A US OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GS A OC 0,86( 0,39) 10 2272068 MT-C-GS A US OC 0,86( 0,39) 10 2487453 mm( po)
Figure 56 – Connexion à angle simple MT
A.
MT-70 / 80( côté court)
B.
MT-70 / 80 / 90 / 100
Figure 57- Connexion à angle double MT
Tableau 214- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 025( 4,56)
535( 5,40)
2 075( 9,23)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de
facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 56.
Tableau 215- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 445( 6,44)
810( 3,61)
2 675( 11,91)
1 Le facteur de résistance maximal( φ) utilisé pour le LSD est de 0,7.
2 Voir la Figure 56.
Tableau 216- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
3 295( 14,66)
1 590( 7,07)
6 120( 27,23)
1 075( 1,46)
1 Le facteur de sécurité minimal( Ω) utilisé pour l’ ASD est de 2,0.
2 Multipliez les valeurs tabulées par 1,5 pour obtenir les valeurs( LRFD).
3 Voir la Figure 57.
Tableau 217- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
4 280
2 385
8 685
1 525
( 19,06)
( 10,63)
( 38,65)
( 2,07)
1 Le facteur de résistance maximum( φ) utilisé pour le LSD est de 0,75.
A.
MT-70 / 80( côté court)
2 Voir la Figure 57.
B.
MT-70 / 80 / 90 / 100
116
