Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT

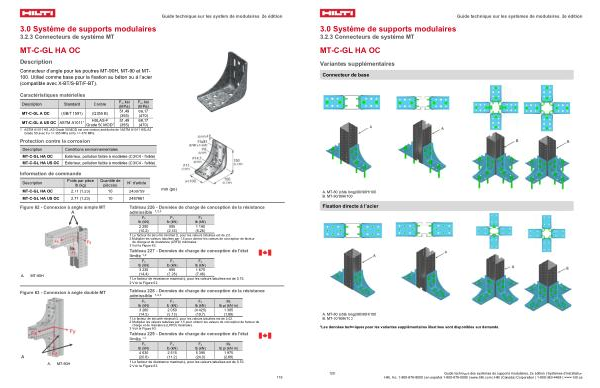

MT-C-GL HA OC
Description
Connecteur d’ angle pour les poutres MT-90H, MT-90 et MT- 100. Utilisé comme base pour la fixation au béton ou à l’ acier( compatible avec X-BT / S-BT / F-BT).
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
F u, ksi
( MPa)
MT-C-GL A OC
( GB / T 1591)
( Q355 B)
51,49
( 355)
68,17
( 470)
MT-C-GL A US OC ASTM A1011 1
HSLAS-F
Grade 50 MOD 1
51,49
( 355)
68,17
( 470)
1 ASTM A1011 HSLAS Grade 50 MOD est une version améliorée de l’ ASTM A1011 HSLAS
Grade 50 avec Fu >= 355 MPa et Fy >= 470 MPa.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-GL HA OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-C-GL HA US OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-GL HA OC
2.71( 1.23)
10
2430759
MT-C-GL HA US OC 2.71( 1.23) 10 2487861 mm( po)
Figure 62- Connexion à angle simple MT
A. MT-90H
Figure 63- Connexion à angle double MT
A A. MT-90H
Tableau 226- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
2 290
595
1 180
( 10,2)
( 2,66)
( 5,26)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur
de charge et de résistance( LRFD) minimales.
3 Voir la Figure 62.
Tableau 227- Données de charge de conception de l ' état
limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
3 235( 14,4)
895( 3,98)
1 675( 7.46)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Voir la Figure 62.
Tableau 228- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
lb pi( kN m)
3 260
2 050
( 4 425)
1 395
( 14.5)
( 9,13)
( 19,7)
( 1,89)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,02.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Voir la Figure 63.
Tableau 229- Données de charge de conception de l ' état
limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
4 630( 20.6)
2 515( 11.2)
5 395( 24,0)
1 975( 2,68)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0.70.
2 Voir la Figure 63.
Fz
Fz My
