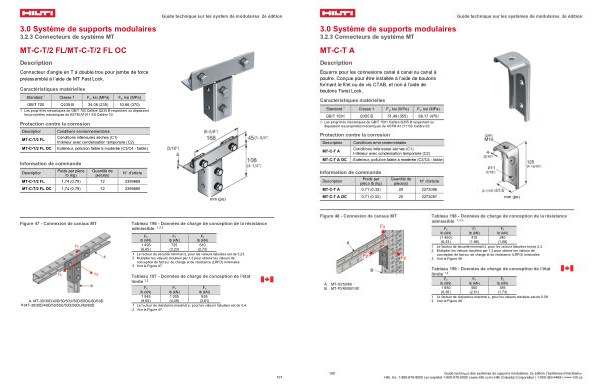

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-T A
Description
Équerre pour les connexions canal à canal ou canal à poutre. Conçue pour être installée à l’ aide de boulons formant le filet ou de vis CTAB, et non à l’ aide de boulons Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-T A |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-T A OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-T A |
0,71( 0,32) |
20 |
2272056 |
Guide technique sur les systèmes de modulaires, 2e édition
MT-C-T A OC 0,71( 0,32) 20 2272057 mm( po)
Figure 48- Connexion de canaux MT
Tableau 198- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
( 1 400)( 6,23) |
415( 1,86) |
240( 1,08) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,3. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de |
conception de facteur de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 48. |
A. MT-30 / 50 / 60 B. MT-70 / 80 / 90 / 100
Tableau 199- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 880( 8,38) |
560( 2,51) |
385( 1,73) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,58. |
2 Voir la Figure 48. |
108 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
