Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT

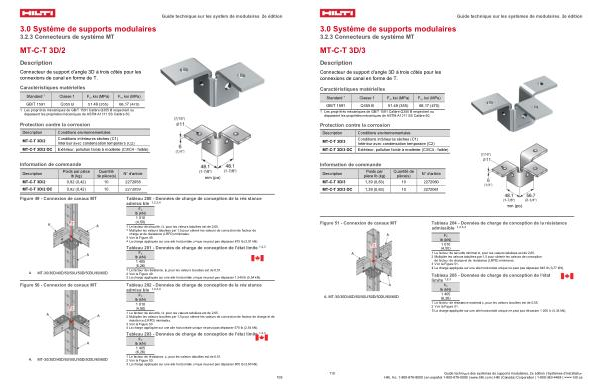

MT-C-T 3D / 2
Description
Connecteur de support d’ angle 3D à trois côtés pour les connexions de canal en forme de T.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-T 3D / 2 |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-T 3D / 2 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-T 3D / 2 |
0,92( 0,42) |
10 |
2272058 |
MT-C-T 3D / 2 OC 0,92( 0,42) 10 2272059 mm( po)
Figure 49- Connexion de canaux MT
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Figure 50- Connexion de canaux MT
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Tableau 200- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fz lb( kN) 1 010( 4,50)
1 Le facteur de sécurité, Ω, pour les valeurs tabulées est de 2,65. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 49. 4 La charge appliquée sur une aile horizontale unique ne peut pas dépasser 875 lb( 3,91 kN).
Tableau 201- Données de charge de conception de l ' état limite 1, 2, 3
Fz lb( kN) 1 405( 6,26)
1 Le facteur de résistance, ϕ, pour les valeurs tabulées est de 0,51. 2 Voir la Figure 49. 3 La charge appliquée sur une aile horizontale unique ne peut pas dépasser 1 245 lb( 5,54 kN).
Tableau 202- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fz lb( kN) 1 010( 4,50)
1 Le facteur de sécurité, Ω, pour les valeurs tabulées est de 2,65. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 50 4 La charge appliquée sur une aile horizontale unique ne peut pas dépasser 570 lb( 2,54 kN).
Tableau 203- Données de charge de conception de l ' état limite 1, 2, 3
Fz lb( kN) 1 405( 6,26)
1 Le facteur de résistance, φ, pour les valeurs tabulées est de 0,51. 2 Voir la Figure 50. 3 La charge appliquée sur une aile horizontale unique ne peut pas dépasser 805 lb( 3,60 kN).
109
