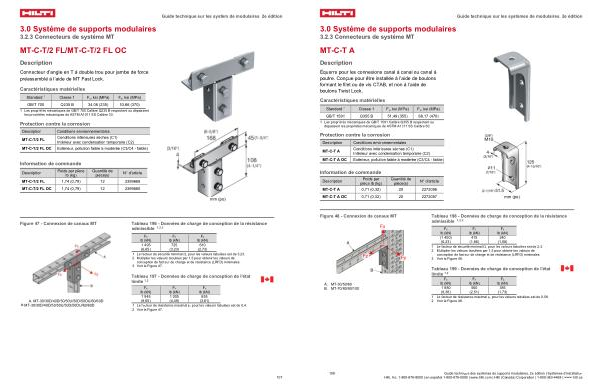

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-T / 2 FL / MT-C-T / 2 FL OC
Description
Connecteur d’ angle en T à double trou pour jambe de force, préassemblé à l’ aide de MT Fast Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
MT-C-T / 2 FL
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-C-T / 2 FL OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-C-T / 2 FL 1,74( 0,79) 12 2399668 MT-C-T / 2 FL OC 1,74( 0,79) 12 2399680 mm( po)
Figure 47- Connexion de canaux MT
Tableau 196- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 495( 6,65) |
725( 3,23) |
610( 2,73) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,23. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de |
conception de facteur de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 47. |
Tableau 197- Données de charge de conception de l ' état limite 1, 2
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D B. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 945( 8,65) |
1 005( 4,49) |
855( 3,81) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,4. |
2 Voir la Figure 47. |
107
