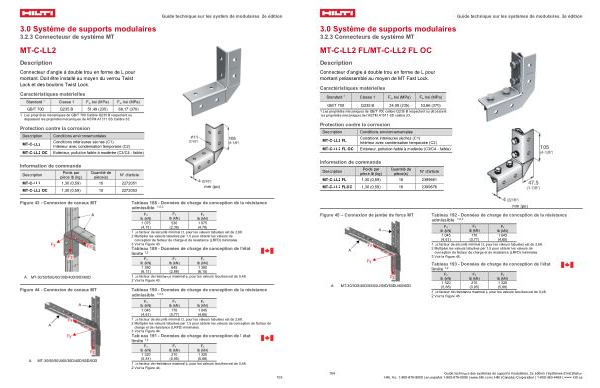

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-LL2 FL / MT-C-LL2 FL OC
Description
Connecteur d’ angle à double trou en forme de L pour montant préassemblé au moyen de MT Fast Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 calibre Q235 B respectent ou dépassent les propriétés mécaniques de l’ ASTM A1011 SS calibre 33.
Protection contre la corrosion
Description MT-C-LL2 FL
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-C-LL2 FL OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-C-LL2 FL 1,30( 0,59) 16 2399661 MT-C-LL2 FLOC 1,30( 0,59) 16 2399676 mm( po)
Figure 45 – Connexion de jambe de force MT
Tableau 192- Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Fx Fy
lb( kN) |
lb( kN) |
lb( kN) |
1 045 |
170 |
1 045 |
( 4,65) |
( 0,77) |
( 4,65) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,68. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de |
conception de facteur de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 45. |
Tableau 193- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 320( 5,88) |
210( 0,95) |
1 320( 5,88) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,48. |
2 Voir la Figure 45. |
Fz
