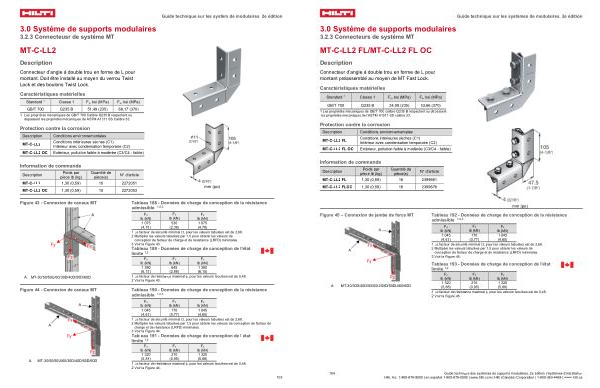

3.0 Système de supports modulaires
3.2.3 Connecteusr de système MT
MT-C-LL2
Description
Connecteur d’ angle à double trou en forme de L pour montant. Doit être installé au moyen du verrou Twist Lock et des boulons Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 700 Q235 B 51,49( 235) 68,17( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-LL2
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-C-LL2 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-LL2
1,30( 0,59)
10
2272051
MT-C-LL2 OC 1,30( 0,59) 10 2272053
mm( po)
Figure 43- Connexion de canaux MT
A. MT-30 / 50 / 50U / 60 / 30D / 40D / 50D / 60D
Figure 44- Connexion de canaux MT
Tableau 188- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fy
lb( kN)
lb( kN)
lb( kN)
1 075
530
1 075
( 4,78)
( 2,36)
( 4,78)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,68.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 43.
Tableau 189- Données de charge de conception de l ' état
limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 380( 6,15)
645( 2,88)
1 380( 6,15)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,48.
2 Voir la Figure 43.
Tableau 190- Données de charge de conception de la résistance admissible 1, 2, 3
Fz
A. MT-30 / 50 / 50U / 60 / 30D / 40D / 50D / 60D
Fx Fy
Fz
lb( kN)
lb( kN)
lb( kN)
1 045
170
1 045
( 4,65)
( 0,77)
( 4,65)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,68.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Voir la Figure 44.
Tableau 191- Données de charge de conception de l ' état
limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
1 320( 5,88)
210( 0,95)
1 320( 5,88)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,48.
2 Voir la Figure 44.
