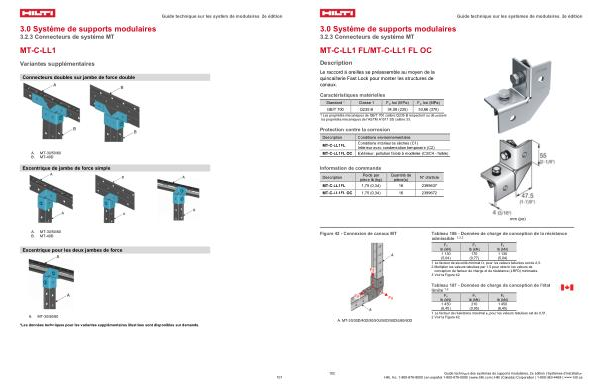

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-LL1 FL / MT-C-LL1 FL OC
Description
Le raccord à oreilles se préassemble au moyen de la quincaillerie Fast Lock pour monter les structures de canaux.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 calibre Q235 B respectent ou dépassent les propriétés mécaniques de l’ ASTM A1011 SS calibre 33.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-LL1FL |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-LL1FL OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-C-LL1FL 1,75( 0,34) 16 2399637 MT-C-LL1FL OC 1,75( 0,34) 16 2399672
mm( po)
Figure 42- Connexion de canaux MT
Tableau 186- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 130( 5,04) |
170( 0,77) |
1 130( 5,04) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,5. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de |
conception de facteur de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 42. |
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Tableau 187- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 450( 6,45) |
210( 0,95) |
1 450( 6,45) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,51. |
2 Voir la Figure 42. |
102 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
